万用表蜂鸣档检测主板短路的核心逻辑

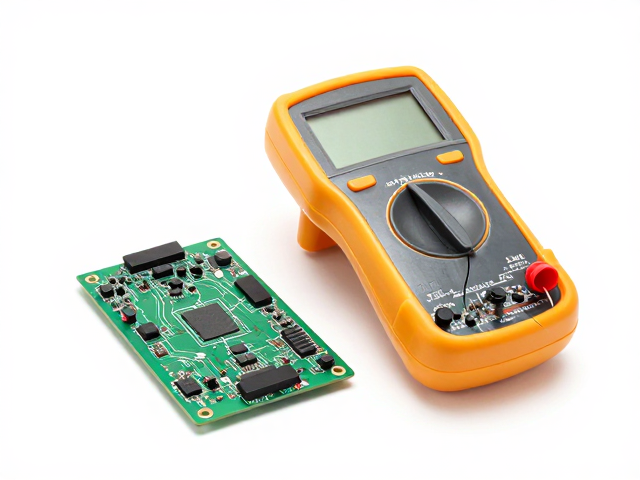

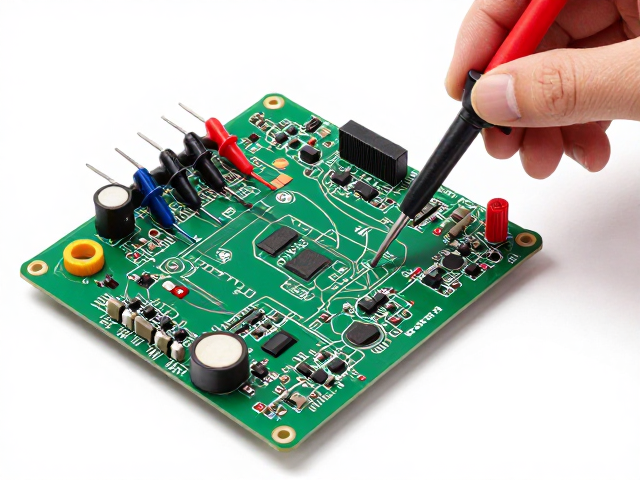

主板短路是电子设备维修中常见的故障现象，其本质是电源输入端与接地端之间出现了异常的低阻通路。使用数字万用表的蜂鸣档进行检测，是快速定位此类故障的最基础且高效的手段。操作时，需将万用表拨至蜂鸣档，红黑表笔分别接触主板上的电源输入正极（通常为电容正极或电感输入端）与主板金属屏蔽罩或已知接地点。当屏幕显示数值接近0欧姆或发出持续蜂鸣声时，即确认存在短路。这一步骤能有效区分开路故障与短路故障，为后续维修提供明确的方向。
在实际操作中，必须确保主板完全断电且大容量电容已充分放电，以免损坏万用表或造成误判。部分现代主板采用智能电源管理芯片，直接测量可能因芯片内部保护电路导致读数不准确。因此，断开主板与电池或电源适配器的连接，仅保留主板本体进行测量是标准动作。若测量结果显示阻值极低（例如小于1欧姆），说明主供电线路存在硬性短路；若阻值在几十欧姆左右，则可能是负载芯片内部击穿或轻微漏电，需结合热成像或电流法进一步分析。
贴片元件物理结构与常见短路点识别
主板上的短路点往往隐藏在微小的贴片元件中，识别这些元件的结构特征是排查故障的关键。常见的短路元件多为多层陶瓷电容（MLCC），其外观为黄褐色或黑色的小方块，两端有银色焊盘。电容内部由多层陶瓷介质和金属电极堆叠而成，一旦受到过压、过热或机械应力，内部介质可能击穿，导致两极直接导通。此外，贴片电阻和二极管也是常见的短路重灾区，电阻短路通常呈开路特征（极少发生），而二极管短路则会导致正反向阻值一致且极低。
除了无源元件，电源管理IC、供电MOS管及各类控制芯片内部含有严密的晶体管结构，内部PN结击穿也会引发短路。识别这些芯片时，需观察其引脚排列及丝印标记，部分芯片引脚间距极小（如QFN封装），焊锡桥接也是导致假性短路的常见原因。在视觉上，若发现元件表面有炸裂、烧焦、鼓包或颜色异常（如电容顶部凹陷），通常直接对应内部损坏。对于多层板，短路点可能位于内部线路，此时需结合电路图判断层间走线，但大多数表层元件短路可通过目视和万用表初步锁定。
热成像与电流注入法辅助定位技巧
当万用表确认短路但无法通过目视定位具体元件时，电流注入法结合热成像或手感感知是高效的进阶手段。该方法通过向短路点注入微小电流，利用短路点电阻发热来定位故障元件。使用可调直流电源，设定限流值（如1A-2A），电压从0V缓慢上调，观察主板发热情况。若主板迅速发热，说明短路点电流极大；若需提高电压才发热，则短路点电阻相对较大。此时，用手轻轻触摸主板元件，感受温度异常升高的区域，或使用热成像仪观察热源分布，能精准锁定发热的芯片或电容。
操作过程中需严格控制注入电流和电压，避免对完好元件造成二次损伤。对于高集成度主板，某些芯片内部短路可能不会立即产生明显高温，需结合“冷却法”辅助判断。使用高纯度无水酒精或专用电子清洁剂喷洒疑似故障元件，待溶剂挥发带走热量后，重新注入电流，若某元件在冷却后不再发热或发热时间显著延长，则该元件极可能存在隐性短路。此方法能有效应对微小封装元件或内部断线引起的间歇性短路，提高维修成功率。
焊接修复与元件更换的标准作业流程
定位短路元件后，需进行规范的焊接修复与元件更换。拆卸故障元件时，推荐使用热风枪配合恒温烙铁。对于多层电容，先在焊盘上涂抹适量助焊剂，热风枪设定300-350°C，风量适中，均匀加热元件两端，待焊锡熔化后用镊子轻轻取下。拆卸过程中需避免用力过猛导致焊盘脱落或连锡。若元件粘连严重，可补充助焊剂并轻微晃动镊子辅助分离，切勿强行撬动。
安装新元件前，必须清理焊盘残留的旧焊锡，确保焊盘平整且无氧化。使用烙铁蘸取适量焊锡，在焊盘上铺设均匀的锡珠，再将元件对准位置放置，用烙铁头轻触元件引脚进行焊接。对于高密度引脚芯片，建议使用焊锡丝配合助焊剂，采用拖焊手法，确保每个引脚与焊盘良好连接且无桥接。焊接完成后，需再次用万用表蜂鸣档测量电源对地阻值，确认短路已排除且阻值恢复正常范围，方可通电测试。
