静电损伤的微观机理与诊断定位
主板上的静电释放（ESD）事件通常发生在高阻抗节点，瞬间产生的高压脉冲会击穿CMOS器件内部的栅极氧化层，导致短路或开路。这种损伤具有隐蔽性，外观检查往往只能看到PCB表面的轻微变色或焊点微裂，而核心故障在于芯片内部晶体管的失效。在缺乏专业示波器追踪瞬态高压的情况下，维修人员常通过测量关键供电轨的对地阻值来初步判断受损区域，若某一路VCC或VCORE阻值异常偏低，则提示该路径下的电源管理IC或负载芯片可能存在击穿。
诊断过程中，热成像仪是定位隐性短路的有效工具。当主板通电后，受损元件因漏电流增大会产生局部高温，通过观察热斑分布可快速锁定故障芯片。值得注意的是，现代主板集成度极高，单颗芯片可能包含数十个独立模块，静电损伤可能仅影响其中某个电压调节模块（VRM）或时钟发生器。因此，结合原理图分析具体供电网络，对比正常板型的阻值数据，能更精准地缩小故障范围，避免盲目更换整块主板或大面积拆解。
飞线修复的拓扑选择与信号完整性

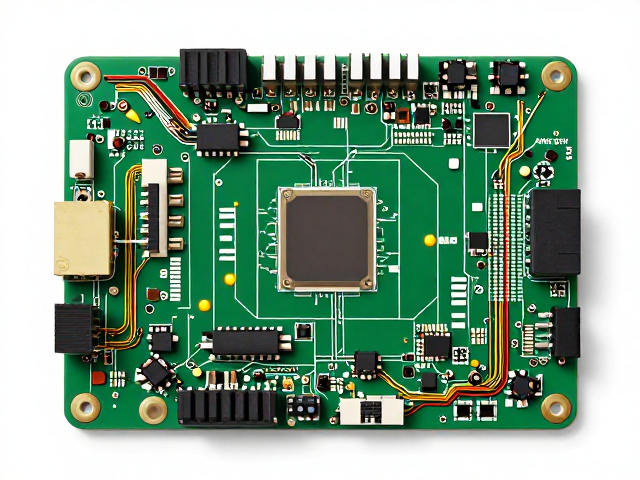

飞线修复的核心在于重建断裂或受损的电气连接，而非简单拼接。对于电源线路，由于电流密度大，应优先选用多股镀银导线，并确保连接点经过充分的打磨和焊接处理，以维持低阻抗通路。对于高速信号线如DDR或PCIe通道，飞线长度应尽量缩短，避免引入过大的寄生电感和电容，从而防止信号反射和时序错误。在实际操作中，常采用“桥接”方式绕过受损的走线层，直接连接至芯片引脚或测试点，这种方法能最大程度保留原始电路的电气特性。
信号完整性还体现在屏蔽与隔离上。对于高频控制信号，飞线若跨越不同电压域或靠近射频模块，可能引发干扰。此时需使用带屏蔽层的同轴电缆，或在飞线周围包裹绝缘胶带，再进行固定。焊接过程中，焊点需呈现圆润饱满状态，避免虚焊或连锡造成新的短路隐患。对于多层板，若内部走线受损，飞线需跨越整个PCB厚度，此时需精确控制剥线长度，确保金属部分完全包裹焊盘，同时利用热熔胶或硅树脂对飞线根部进行加固，防止机械应力导致连接失效。
工艺细节与长期稳定性保障
焊接质量直接决定修复后的稳定性。使用恒温烙铁配合细尖焊头，控制温度在350-380摄氏度之间，避免高温损伤芯片封装或PCB铜箔。助焊剂的选择至关重要，中性活性助焊剂能有效清除氧化层，提升焊料流动性，但事后必须使用无水酒精彻底清洗，防止残留物吸湿后引起漏电或腐蚀。对于微小引脚芯片，建议使用热风枪配合精密镊子进行微调，确保焊锡均匀覆盖每个引脚，必要时使用放大镜或显微镜辅助观察焊点形态。
固定与防护是延长修复寿命的关键步骤。飞线在主板上处于悬空状态，易受震动或外力拉扯而断裂。推荐使用快干型硅胶或专用固定胶，将飞线中部及两端焊点牢固粘合在PCB表面或相邻元件上，形成应力分散结构。对于空间紧凑区域，可裁剪小块FR4板材作为支撑架，将飞线架空固定，避免与其他元件接触。此外，修复后需进行长时间老化测试，监测电压波动和温升情况，确认无异常后再进行最终组装，确保主板在复杂工况下能稳定运行。
