设备无法开机的初步排查逻辑 当精密仪器出现按下电源键后无任何反应，指示灯不亮或风扇无转动的情况时，直接判定为主板故障是缺乏依据的。维修人员通常遵循从外到内、由简入繁的原则，优先检查外部电源适配器输出电压是否稳定，确认电池接口是否存在氧化或松动，以及电源管理芯片周边的保险丝是否熔断。如果外部供电链路确认正常，故障点便高度集中在主板内部的核心控制单元或供电电路。 在拆解过程中，需特别注意防静电措施，
设备无法开机的初步排查逻辑
当精密仪器出现按下电源键后无任何反应，指示灯不亮或风扇无转动的情况时，直接判定为主板故障是缺乏依据的。维修人员通常遵循从外到内、由简入繁的原则，优先检查外部电源适配器输出电压是否稳定，确认电池接口是否存在氧化或松动，以及电源管理芯片周边的保险丝是否熔断。如果外部供电链路确认正常，故障点便高度集中在主板内部的核心控制单元或供电电路。
在拆解过程中，需特别注意防静电措施，避免对主板上的CMOS传感器或微控制器造成二次损伤。使用万用表检测主板输入端的电压，若发现无5V或12V待机电压，说明电源转换模块未工作；若待机电压正常但无主供电输出，则问题可能出在CPU或南桥芯片的供电线路。这一阶段的排查旨在缩小故障范围，确定是单纯的元器件损坏还是系统性过热导致的保护性关机。
显微镜下的主板微观故障诊断

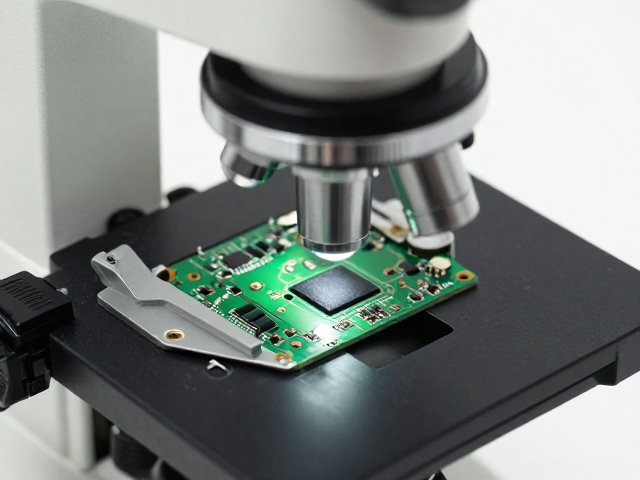

借助10倍以上金相显微镜，维修人员可以对主板上的微小元件进行精细观察。重点检查CPU供电电感周围是否有因长期高温导致的焊点虚接或脱焊，同时观察散热模组与芯片接触面是否有严重的导热硅脂干涸或溢出痕迹。在显微镜下，可以清晰看到导热垫（Thermal Pad）表面是否出现粉化、变硬或厚度不均的现象，这些微观变化往往是长期散热不良的前兆。

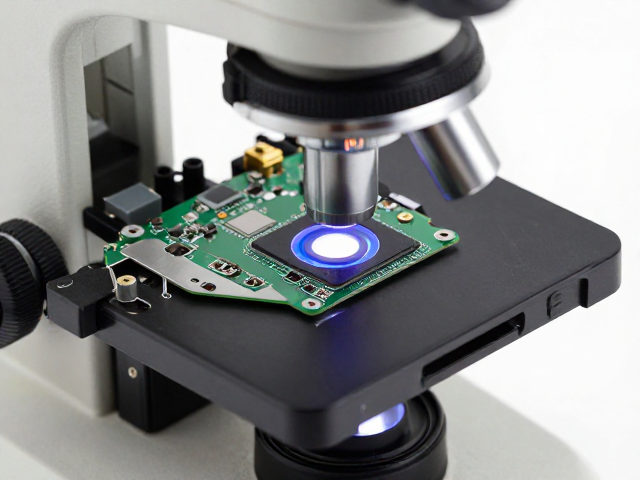

通过显微镜观察发现，部分老款设备在长期使用后，导热垫会失去弹性并变薄，导致芯片与散热片之间无法形成有效的物理接触。这种接触不良会使得热量无法及时导出，芯片温度迅速升高触发过热保护机制，进而导致设备无法开机或频繁重启。显微镜检查能直观地呈现导热介质的老化程度，为后续的更换决策提供确凿的物理证据，而非依赖猜测。
更换导热垫与热阻优化实践
解决因散热介质老化引发的故障，核心步骤是彻底清除主板芯片表面的旧导热垫残留物，并使用高纯度异丙醇清洁接触面，确保无油污和碎屑。随后，选取厚度与原规格一致、导热系数符合原厂参数的新款导热垫进行安装。务必确认新垫片的压缩率适中，过厚会导致接触压力不足，过薄则可能因安装公差导致无法贴合，影响热传导效率。
安装完成后，需重新组装设备并进行长时间的高温负载测试。通过红外热成像仪或内置温度传感器监控芯片温度变化，确认在满载状态下核心温度能维持在安全阈值以内。这一过程验证了更换导热垫对恢复设备散热性能的有效性，同时也确保了主板在正常工作温度下能够稳定输出电压，从而解决因过热导致的开机失败问题。
