点位图的本质与核心价值
主板点位图（Board View）是电子硬件维修与逆向工程中的核心技术文档，它直观地展示了主板上每一个元器件的物理位置、电气连接关系以及测试点信息。对于从事芯片级维修的技术人员而言，点位图不仅仅是电路图的简化版，更是定位故障节点、追踪信号路径的地图。通过点位图，维修者可以明确电源管理芯片（PMIC）的输入输出路径，快速判断短路或开路的具体区段，从而替代盲目测量，大幅缩短诊断时间。
在智能手机、平板电脑以及各类嵌入式设备中，主板集成度极高，元件微小且密集，传统的原理图往往因过于复杂而难以直接对应物理位置。点位图通过图形化的方式，将复杂的网络表转化为可视化的布局图，标注了每个焊点的编号和对应的网络名称。这种从“逻辑连接”到“物理位置”的映射，是进行精细化操作的前提。掌握点位图的使用逻辑，意味着能够像阅读地图一样，精准定位从电池接口到CPU供电模块的每一个关键节点。
基础符号识别与图层解析
解读点位图首先需要掌握基础的图形符号体系，这些符号代表了不同的元器件类型及其功能属性。常见的符号中，电阻通常用矩形框表示，电容多用圆点或小型矩形表示，电感则常以线圈符号或带散热片的方块出现。集成电路（IC）通常用较大的矩形框表示，内部可能标注型号或引脚定义。理解这些符号的含义是基础，更重要的是要能区分电源网络、地网络（GND）、时钟信号（CLK）、复位信号（RESET）以及数据总线（DATA）等不同性质的线路。
现代点位图软件通常支持多层级显示，用户可以根据需求切换不同的视图层级。基础层级显示整体布局，中级图层高亮显示电源树（Power Tree）的路径，而高级图层则可能结合原理网表显示更严密的电气连接。例如，在排查开机故障时，技术人员通常会先查看电源层级，确认从电池到电源管理芯片，从电源管理芯片到CPU的每一步电压是否正常生成。图层切换功能使得复杂的主板结构变得条理清晰，帮助维修人员从海量信息中剥离出当前需要关注的特定信号路径。

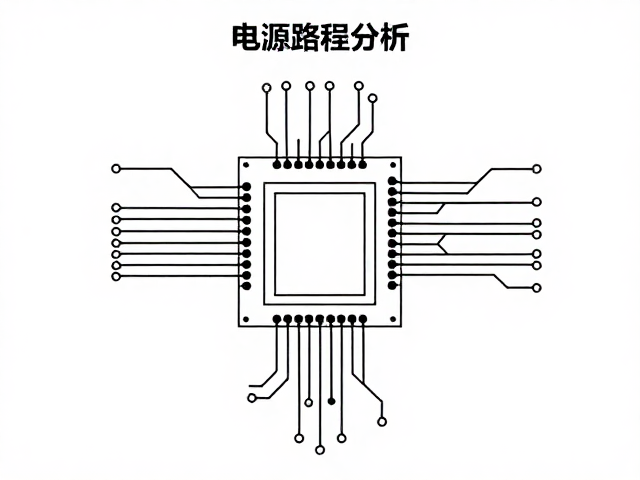

实战追踪：电源路径分析
以常见的智能手机主板为例，电源路径的分析是诊断不开机或漏电问题的首要步骤。当设备接入电源或按下开机键后，电源管理芯片会输出各路电压，如VCC_MAIN、VDD_CPU、VDD_RAM等。通过点位图，可以找到这些电压的起始点，通常是电源管理芯片的特定引脚，然后追踪其经过的滤波电容、电感、再到负载端。如果某一路电压缺失，点位图能标示出该路径上的每一个测试点，维修者可以使用万用表的二极管档或电压档，从源头向负载逐级测量，找出电压跌落或为零的具体断点。
在具体的案例中，假设某款机型在开机瞬间电流异常，通过点位图定位到CPU供电模块。技术人员发现VDD_CPU在电源管理芯片输出端正常，但在经过一个微型贴片电感后电压消失。结合点位图上的网络名称，可以确认该电感连接的是CPU的核心供电网络。进一步检查该电感附近的滤波电容，发现有一个电容存在轻微短路迹象，导致电源保护机制启动，切断输出。这种基于点位图的逐段排查，避免了对整个主板进行大面积拆解或盲目更换芯片，实现了精准维修。
信号线追踪与通信协议
除了电源路径，信号线的追踪同样至关重要，尤其是在处理开机触发、复位、时钟和数据通信等问题时。开机触发信号（PWR_ON）通常是一根短脉冲信号，从开机键经过限流电阻到达电源管理芯片的特定引脚。通过点位图，可以清晰看到开机键与电源管理芯片之间的连接关系，以及相关的滤波电路。如果开机无反应，检查该路径上的电阻是否开路、按键是否损坏，以及电源管理芯片是否接收到触发信号，这些都是点位图能提供明确指引的方向。
在更复杂的通信总线中，如I2C、SPI或UART接口，点位图有助于识别时钟线和数据线。例如，在排查电池通信故障时，需要追踪BATT_SNS（电池检测）和BATT_TEMP（电池温度）信号线。这些信号线通常连接电池保护板与电源管理芯片或CPU。通过点位图找到测试点，使用示波器观察波形，可以判断信号是否正常传输。如果波形失真或无信号，再结合点位图上的串联电阻和电容位置，分析是否存在虚焊、断线或元件损坏，从而锁定故障源。这种严密的逻辑推导，完全依赖于对点位图数据的准确读取和分析。
