热力学基础与外壳开孔的必要性
电子设备在运行过程中，内部元器件如处理器、电源管理模块以及功率放大器会产生显著热量。若热量无法及时通过外壳导出，内部温度迅速攀升，会导致半导体材料性能下降，进而引发系统降频、逻辑错误或意外重启。外壳散热孔的核心作用是建立空气对流通道，利用自然对流或强制风冷原理，将高温空气排出并引入较冷空气，从而维持设备在安全的工作温度区间。
开孔设计必须基于严谨的热仿真分析，而非随意打孔。工程师需通过热阻计算确定所需的热交换面积，确保开孔后的整体热阻满足设计规范。不当的开孔可能导致电磁干扰（EMI）泄漏，削弱设备的屏蔽效能，或者因结构强度不足引发机械故障。因此，散热孔的布局需兼顾热效率、电磁兼容性以及机械结构的完整性，这是解决高温部件冷却问题的物理基础。
开孔位置规划与气流路径设计
散热孔的位置应严格遵循“低温进、高温出”的气流逻辑。进风口通常布置在设备底部或侧面下部，利用热空气上升的自然规律，让冷空气从底部进入，吸收内部热量后，由顶部或背部的出风口排出。这种布局能最大化利用温差驱动的空气流动，减少风扇功耗并降低噪音。若使用强制风冷，风扇应直接对接进风口或关键发热源，确保气流能直接覆盖高热通量区域。

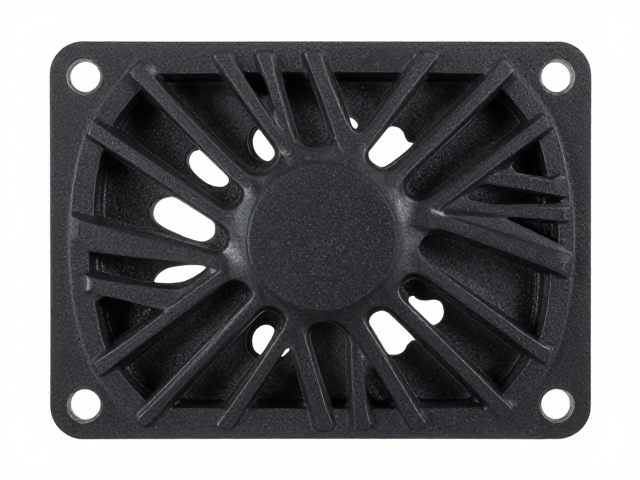

开孔的形态与密度需根据局部热分布进行差异化设计。靠近电源模块或CPU等高热源的区域，应设置较高密度的孔阵以增强局部换热；而在电池或敏感信号电路附近，则需减少开孔数量或增加导流板，防止热量积聚或气流直吹导致信号不稳定。此外，开孔边缘应设置倒角或加强筋，既是为了引导气流平滑过渡减少湍流，也是为了提升外壳该区域的抗冲击能力，避免长期使用中出现裂纹或变形。
孔径尺寸、占比与结构强度的平衡

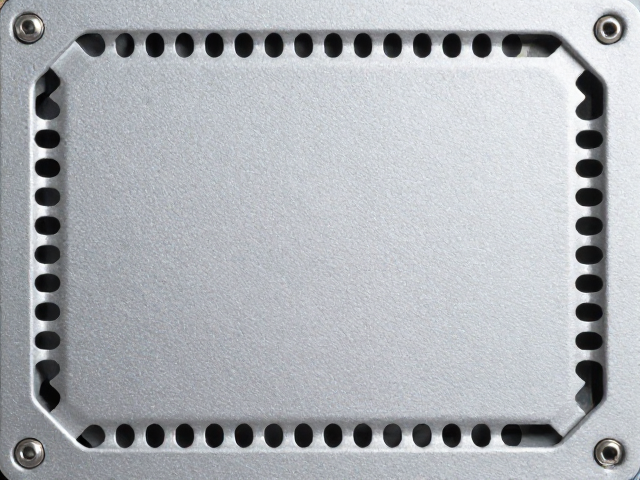

散热孔的孔径大小直接影响空气流速与过滤效率。过小的孔径会增加气流阻力，降低散热效果，且容易积聚灰尘导致堵塞；过大的孔径则可能削弱外壳结构强度，甚至导致小零件或异物进入设备内部引发短路。通常情况下，孔径需经过流体力学计算，确保在给定风量下压降处于合理范围。同时，开孔总面积占外壳总面积的比例需控制在合理区间，一般建议在5%-15%之间，具体数值需根据设备功率密度和外壳材质强度进行微调。

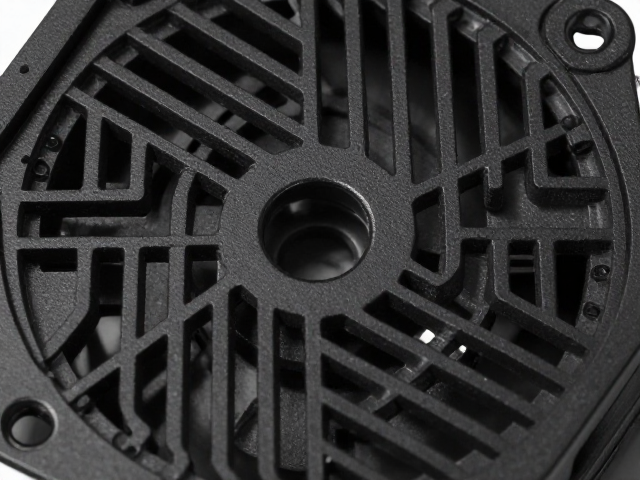

结构强度是开孔设计中不可忽视的硬性约束。外壳在开孔后，其抗拉强度和抗扭刚度会显著下降，特别是在受到外力冲击或堆叠压力时。设计师需通过有限元分析（FEA）模拟开孔后的应力分布，确保最大应力低于材料屈服强度。对于金属外壳，可采用激光切割或冲压成型，并通过局部加厚或增加加强筋来补偿强度损失；对于塑料外壳，则需优化壁厚过渡，避免应力集中，确保产品在跌落测试或长期使用中不发生结构性失效。
防尘防水与电磁屏蔽的从属设计
高开放性带来的副作用是灰尘、水汽及电磁干扰的侵入。防尘网或微孔滤膜是常见的解决方案，但需定期清洁或设计为易拆卸结构，防止积灰堵塞影响长期散热性能。对于户外或恶劣环境使用的设备，开孔处需加装防水透气膜，利用其微孔结构允许水汽分子透过但阻挡液态水，同时保持气体交换，解决高温部件冷却与防潮之间的矛盾。
电磁屏蔽（EMI）是开孔设计中的另一大挑战。孔洞会像天线一样辐射或接收电磁波，破坏设备的电磁兼容性。为了解决这一问题，可在开孔内部设置导电衬垫、蜂窝状屏蔽网或导电涂层，形成连续的导电通路，将开孔处像金属板一样对待。屏蔽网的网格尺寸需小于工作频率对应的波长，以确保有效的屏蔽效能。这种从属设计确保了设备在高效散热的同时，符合相关电磁兼容标准，避免因辐射超标导致系统报错或干扰他类设备。
