背光模组拆解与原始结构评估
在进行LCD屏幕改装之前，必须对原始设备的显示组件进行严密的物理检查。许多老旧设备或工业面板采用的是侧入式LED背光，其内部包含导光板、反射膜以及位于边缘的LED灯条。拆解过程中需使用塑料撬片分离屏幕前盖与中框，避免金属工具划伤导光板表面导致光斑。检查背光铝框的厚度与宽度，确认其与待替换屏幕的边框结构是否兼容。部分屏幕采用窄边框设计，若直接替换宽边框背光模组，会导致屏幕无法完全嵌入原始外壳，产生明显的缝隙或遮挡。
需要特别注意背光模组的驱动电路连接方式。原装背光通常通过高压线或低压直流线连接至主板或独立驱动板。在移除旧模组时，记录每一根线缆的接口定义，特别是背光开启信号（BL_ON）和亮度调节信号（DIM）的引脚位置。若新屏幕的背光驱动协议与原设备不一致，可能需要额外加装恒流驱动板。在操作初期，务必断开设备电源并对电容进行放电处理，防止高压背光电路对操作人员构成安全隐患，同时也避免静电击穿脆弱的液晶面板像素点。

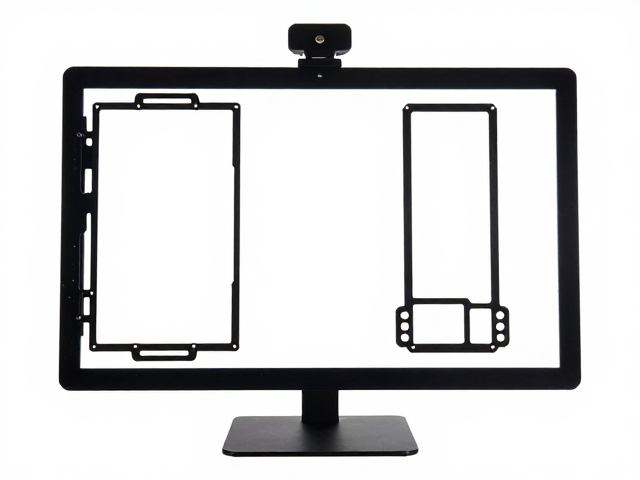

屏幕支架的物理适配与固定方案
屏幕支架的作用不仅是固定玻璃面板，更承担着散热和应力缓冲的功能。不同尺寸的屏幕，其VESA安装孔位或螺丝孔分布存在显著差异。常见的笔记本屏幕螺丝孔距多为75x75mm或100x100mm，而工业显示器或电视面板则可能采用更复杂的多点固定结构。在改装过程中，需测量新屏幕四角螺丝孔的中心距，并制作或选购对应的金属支架片。若原设备支架为塑料材质，长期受热易变形，建议替换为铝合金或不锈钢支架，以提供更好的结构稳定性。
当屏幕尺寸与原始外壳不完全匹配时，可使用高精度卡尺测量外壳内壁的限位槽尺寸。若新屏幕略宽，需在外壳内侧增加缓冲泡棉或定制垫片，防止屏幕边缘受力不均导致破裂。对于通过双面胶固定的屏幕，需清理原始胶痕，使用医用级3M VHB双面胶重新粘贴，确保胶层均匀且无气泡。支架与外壳的固定螺丝应选用适当长度，过长的螺丝可能顶触屏幕内部电路，过短则无法提供足够的紧固力。在实际操作中，建议先预装支架，确认无干涉后再进行最终固定。
外壳开孔与光学对齐技巧
背光模组与液晶面板的光学中心必须保持严格一致，否则会出现漏光、暗角或亮度不均现象。在确定屏幕与支架匹配后，需检查外壳上的光学窗口尺寸。如果外壳开孔过小，需使用锉刀或小型切割机对金属或塑料外壳进行修整。修整过程中应预留0.5-1mm的误差空间，以便通过垫片微调屏幕位置。使用水平仪或激光定位工具，确保屏幕表面与外壳平面平行，避免因倾斜导致边缘光线折射异常。
对于涉及背光导光板的改装，需确保导光板的出光面与屏幕液晶层完全贴合。若改装过程中更换了背光模组，需重新安装导光板，并注意其棱镜结构的方向，错误安装会导致严重的亮度衰减。在组装外壳时，检查屏幕排线与外壳开口的位置关系，避免排线被外壳边缘挤压或弯折过度。若外壳开孔较大，可在屏幕四周增加遮光泡棉，既可作为密封条防止外部光线干扰，又能提升视觉上的整洁度。最终组装完成后，通电测试显示效果，观察边缘是否有明显漏光或色偏。
