主板供电区导热垫升级的必要性与物理特性分析
主板供电模块（VRM）在高负载下会产生显著热量，传统的绝缘垫片若导热系数不足，会导致MOS管温度过高进而引发降频或稳定性问题。市面上常见的硅胶绝缘垫片导热系数多集中在1.0-3.0 W/m·K之间，而专为供电区设计的相变导热垫或高性能硅胶垫通常能达到6.0-10.0 W/m·K甚至更高。这种材料特性的提升，能更有效地将热量从供电芯片传导至散热装甲，降低核心工作温度。升级时需关注垫片厚度，主板供电位通常预留空间紧凑，过厚的垫片可能导致MOS管引脚承受额外应力，过薄则无法填补芯片与散热片间的空隙，造成接触不良。
物理形态上，高性能导热垫具备较好的柔韧性和回弹力，能够适应不同高度规格的供电元件。部分新型导热垫采用相变材料技术，在达到一定温度后会由固态转为类液态，从而更好地填充微观缝隙，消除空气隔热层。这种物理结构的优化，使得热阻显著降低。然而，导热垫的硬度选择至关重要，过软的材料在安装过程中容易因挤压变形，导致厚度不均；过硬的材料则可能在拧紧散热螺丝时，因受力过大而损坏供电元件焊点或周边微小电容。因此，理解材料的热学与力学特性是升级前的基础认知。
防排线卡扣损伤的操作规范与物理隔离策略
主板I/O接口附近的排线卡扣多由脆性塑料制成，长期受压或不当受力极易断裂。在进行供电区导热垫更换或升级时，拆卸或安装周边组件（如M.2散热片、I/O挡板）时，工具极易误触卡扣。操作时应避免使用金属撬棒直接撬动卡扣根部，建议使用塑料撬片或硬卡片作为隔离介质，以分散受力点。若排线连接紧密，可先轻微松动排线两端，解除张力后再进行周边操作，防止因排线紧绷导致卡扣被强行扯断。
物理隔离是保护卡扣的有效手段。在拆卸供电区附近螺丝时，可使用绝缘胶带或薄纸片覆盖在卡扣表面，形成缓冲层。对于结构特殊的主板，供电模块与I/O区域距离较近，建议在操作前规划好工具摆放位置，避免螺丝刀滑脱时直接撞击卡扣结构。此外，清理旧导热垫时，棉签擦拭动作应轻柔，避免棉签头部勾住卡扣边缘。保持操作区域的整洁，防止小零件（如螺丝、垫片碎片）落入卡扣缝隙中，造成机械干涉或绝缘失效。
导热垫安装过程中的应力管理与对齐技巧

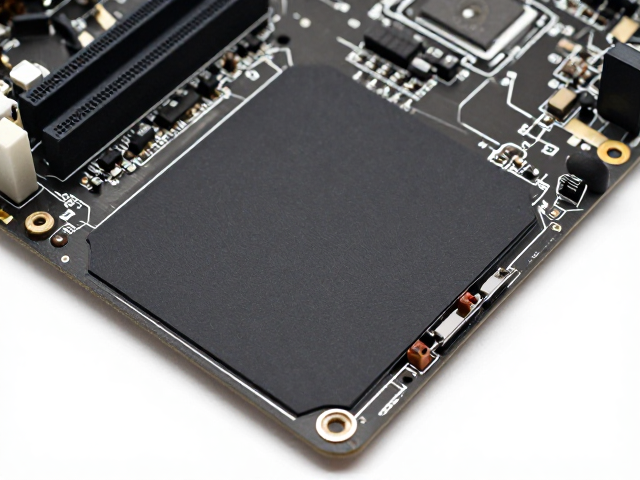

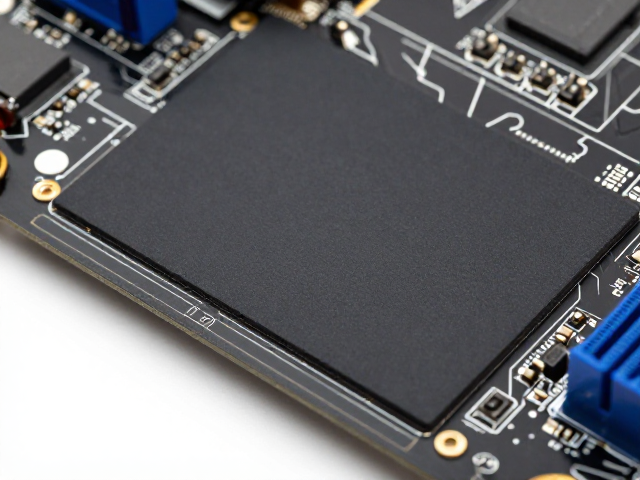

导热垫的安装精度直接影响供电模块的接触效率。在撕去保护膜后，需仔细核对导热垫的切割形状与主板供电元件的分布位置。部分主板供电区元件高度不一，若使用整块导热垫，需确保其覆盖所有发热源且边缘不触碰周边电容。对于多颗MOS管并联的情况，建议使用整块垫料一次性覆盖，避免拼接缝隙导致局部散热不均。放置时，应先对准一侧基准线，再轻轻按压另一侧，利用材料的自调整特性减少歪斜。
按压过程需控制力度，避免局部过压导致导热垫内部结构破损或挤出多余材料污染周边元件。对于带有背胶的导热垫，需确保主板表面清洁干燥，无油污或旧胶残留，以保证附着力均匀。若主板供电装甲螺丝孔位与导热垫预留孔位存在微小偏差，应优先保证芯片覆盖，而非强行对齐孔位，以免导热垫偏移导致覆盖不全。安装完成后，检查导热垫边缘是否与供电芯片侧面完全贴合，无翘起或悬空现象，确保热量传导路径连续且无阻碍。
升级后的热性能验证与长期维护观察
完成导热垫升级后，需通过软件工具监测供电模块温度变化。在相同负载条件下，对比升级前后的MOS管温度数据，验证导热效率提升效果。通常高性能导热垫可使供电区核心温度降低3-8摄氏度，具体数值取决于环境温度、机箱风道及负载强度。若温度无明显变化，需检查导热垫是否因安装不当产生气泡或偏移，必要时重新调整。长期运行中，需关注导热垫是否因高温老化变硬或渗出油性物质，这可能影响长期导热性能及绝缘特性。
维护观察还包括检查供电区周边元件是否有因温度升高导致的变色或变形。虽然导热垫本身会老化，但良好的导热性能能延缓周边元件的热疲劳。建议每隔半年至一年，在清理机箱灰尘时顺便检查导热垫状态。若发现导热垫表面出现明显凹痕或失去弹性，应考虑更换。同时，保持机箱内部清洁，减少灰尘堆积在供电区，灰尘覆盖会像隔热层一样阻碍热量散发，抵消导热垫升级带来的优势。定期维护可确保主板供电系统在长时间使用后仍保持稳定运行。
