电烙铁基础准备与温度设定 新手在拿起电烙铁之前，必须确认烙铁头的状态。氧化发黑的烙铁头会导致热量传递效率大幅下降，焊锡无法附着，直接导致虚焊。使用湿润的海绵或专用铜丝清洁球，在加热状态下定期清理烙铁头表面的氧化物，保持其光亮如镜，这是保证焊接质量的第一步。温度设定方面，含铅锡丝建议控制在300-350摄氏度，而无铅锡丝则需要350-380摄氏度。过高的温度会加速烙铁头氧化，甚至损坏PCB焊盘；温
电烙铁基础准备与温度设定
新手在拿起电烙铁之前，必须确认烙铁头的状态。氧化发黑的烙铁头会导致热量传递效率大幅下降，焊锡无法附着，直接导致虚焊。使用湿润的海绵或专用铜丝清洁球，在加热状态下定期清理烙铁头表面的氧化物，保持其光亮如镜，这是保证焊接质量的第一步。温度设定方面，含铅锡丝建议控制在300-350摄氏度，而无铅锡丝则需要350-380摄氏度。过高的温度会加速烙铁头氧化，甚至损坏PCB焊盘；温度过低则会导致焊锡流动性差，形成冷焊点。

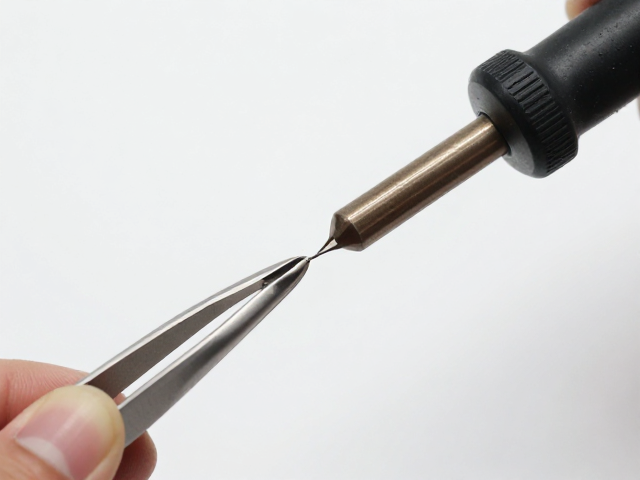

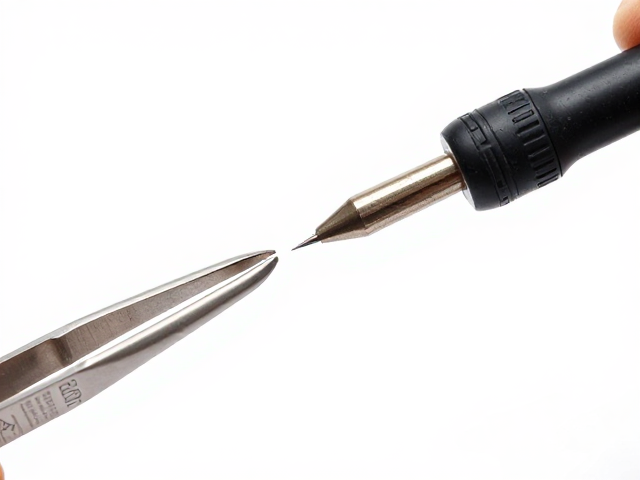

镊子的选择与握持方式直接影响操作的稳定性。尖头镊子适用于精细元件的夹持与定位，圆头镊子则更适合拨动导线或辅助散热。握持时，像握笔一样自然放松，利用手指关节的微小动作进行微调，而非依赖整个手臂的力量。对于细如发丝的飞线，镊子的尖端需要保持干燥清洁，避免油污导致焊锡无法浸润。操作时，镊子应作为手的延伸，稳定地固定元件引脚或导线，确保在送锡过程中元件不发生位移。
飞线连接的核心手法

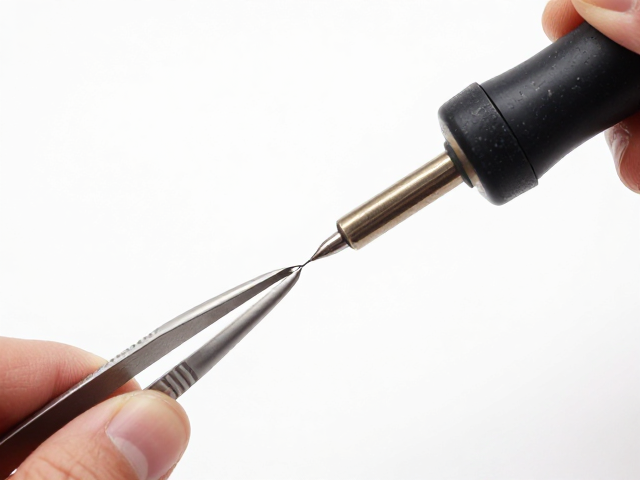

飞线焊接的核心在于“先固定，后连接”。在处理断裂的线路或需要额外连接的信号线时，先将导线两端剥去约2-3毫米的绝缘皮，并用镊子轻轻刮去铜丝表面的氧化层，再蘸取少量助焊剂。将导线一端穿过PCB过孔或直接搭在焊盘上，用镊子固定位置，随后用烙铁头同时接触焊盘和导线，待温度均匀传导后，送入焊锡丝。焊锡应自然包裹住导线与焊盘，形成圆润的圆锥状，而非堆积成球。
对于多股软线，防止散股是关键。在焊接前，将导线末端拧紧，或使用热缩管包裹末端，确保只有单根或紧密的一小束铜丝参与焊接。焊接过程中，烙铁头与焊接点的接触时间应控制在2-3秒以内。时间过长会导致焊盘脱落或元件受热损坏，时间过短则焊锡未完全融合，形成假焊。观察焊锡的状态，当焊锡呈现明亮的金属光泽并平滑过渡时，立即移开烙铁和焊锡丝，保持元件静止直至焊锡凝固。
常见陷阱与避坑策略
新手最容易犯的错误是依赖助焊剂代替温度控制。助焊剂能去除氧化层、促进焊锡流动，但无法替代热量。如果焊盘温度不够，再多的助焊剂也无法让焊锡良好附着，只会留下粘稠的残留物，长期可能导致腐蚀或短路。务必确保烙铁头有足够的热量储备，对于大面积接地焊盘，需要使用功率稍大的烙铁，或采用“拖焊”手法，利用烙铁头侧面大面积接触焊盘进行快速加热。
另一个常见陷阱是忽视静电防护。虽然普通消费电子对静电敏感度较低，但在焊接CMOS元件或精密芯片时，人体静电可能瞬间击穿内部电路。操作前触摸接地金属物体释放静电，使用防静电手环是必要措施。此外，焊接过程中产生的烟雾含有有害物质，应保持工作区域通风，或使用烟雾净化器，避免长期吸入影响健康。焊接完成后，使用无水酒精和软毛刷清理残留的助焊剂，防止其吸湿后导致电路漏电或腐蚀。
