高功耗芯片热管理的技术瓶颈与演进

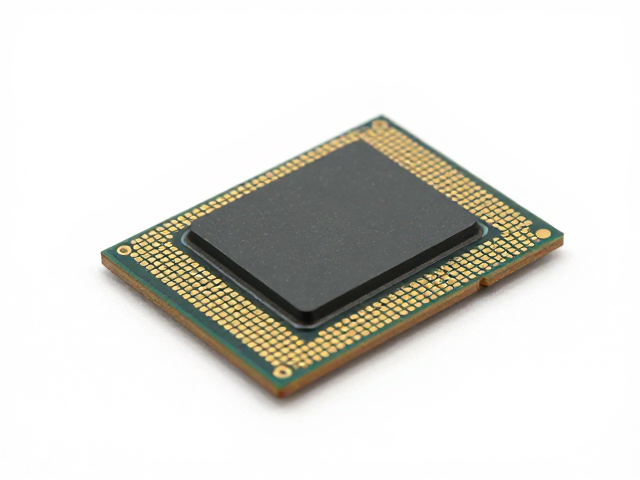

随着摩尔定律推动晶体管密度持续攀升，现代处理器与人工智能加速卡的功耗密度已突破传统封装材料的耐受极限。在数据中心与高性能计算场景中，芯片局部热点温度常超过85摄氏度，这不仅会导致半导体载流子迁移率下降，引发时钟抖动和逻辑错误，还会加速封装内部金属互连层的电迁移效应，显著缩短器件寿命。传统的被动散热方案逐渐触及物理天花板，单纯依赖导热硅脂或普通金属散热片已难以应对瓦级甚至十瓦级以上的局部热流密度，行业急需一种能同时解决界面热阻与机械应力问题的系统性温控方案。
在此背景下，专用温控模块与高性能保护胶带的组合方案成为关键突破口。温控模块通过高导热系数材料构建低阻抗热路径，将芯片核心产生的热量快速导出至散热结构；而保护胶带则承担着微应力缓冲、电气绝缘及辅助散热的多重角色。这种“主动导热+被动防护”的协同机制，旨在在有限的封装空间内，通过优化界面接触质量，降低总热阻，从而维持芯片在安全的工作温度区间，确保高频运算下的信号完整性与系统稳定性。
专用温控模块的材料选择与结构设计
高导热界面材料（TIM）是温控模块的核心，目前主流方案多采用高纯度氧化铝、氮化硼或石墨烯复合基材。以氮化硼为例，其理论导热系数可达300-600 W/m·K，且具备优异的绝缘性能，能有效防止高压环境下的漏电流风险。温控模块通常采用多层复合结构，包括高导热基板、相变材料层以及柔性粘接层。相变材料在达到特定温度（通常为40-50摄氏度）时发生相变，填充芯片与散热器之间的微观空隙，消除空气死角，从而将界面接触热阻降低至0.1℃·cm²/W以下。这种设计能够应对芯片在负载波动下的瞬态热冲击，避免局部过热引发的降频保护。
模块的机械结构设计需兼顾热膨胀系数（CTE）的匹配问题。硅基芯片的CTE约为2.6 ppm/℃，而传统金属散热器可能高达20-25 ppm/℃，巨大的温差应力会导致焊点疲劳断裂。专用温控模块通过引入柔性金属箔或高分子聚合物缓冲层，吸收因温度变化产生的剪切应力。同时，模块化设计允许根据芯片尺寸进行定制化裁切，确保热量覆盖区域的均匀分布。实际工程应用中，部分高端服务器CPU/GPU封装中采用的铜基板温控模块，通过激光焊接技术将高导热金属与绝缘层结合，实现了在150℃工作环境下长期无失效的热管理性能，有效提升了系统整体的能效比。
高性能保护胶带的功能特性与应用场景

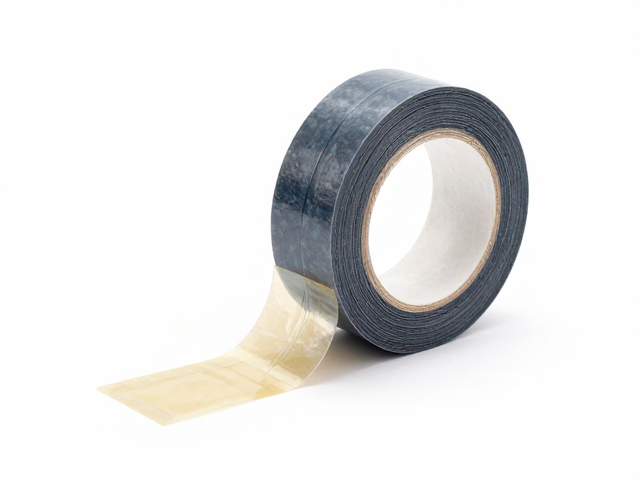

保护胶带在温控系统中扮演着“隐形卫士”的角色，主要功能包括电气绝缘、机械固定及辅助导热。高性能聚酰亚胺（PI）胶带因其卓越的耐高温性能（长期使用温度可达260℃以上）和机械强度，成为首选材料。胶带表面通常经过特殊处理，涂覆硅树脂或丙烯酸酯胶层，提供稳定的粘附力，防止芯片或散热组件在振动环境中发生位移。此外，部分功能性胶带内嵌微细陶瓷颗粒，在提供绝缘保护的同时，赋予胶带一定的导热能力，辅助构建从芯片到散热器的完整热通路，降低界面热阻。
在具体的应用场景中，保护胶带广泛应用于PCB板上的功率器件固定、连接器防护以及芯片边缘的应力释放。例如，在5G基站的高频功放模块中，保护胶带不仅防止高温对周围敏感元件的热损伤，还能屏蔽电磁干扰，提升信号质量。实际案例显示，采用含氧化铝填充的PI胶带替代传统绝缘垫片，可使模块表面温度降低3-5℃，同时提升抗震动性能。这种材料的应用严格遵循工业标准，确保在高温、高湿环境下不老化、不残留胶痕，为高密度电子封装提供可靠的长期保护，是构建高效热管理闭环中不可或缺的一环。
