屏蔽罩氧化与脱落对主板信号完整性的隐性干扰

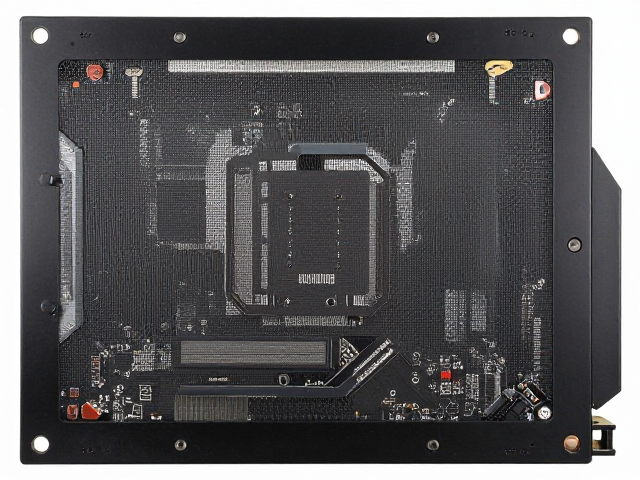

主板上的金属屏蔽罩（Shielding Can）并非单纯的装饰件，其核心作用是为内部的射频芯片、电源管理模块或高速串行链路提供电磁干扰（EMI）屏蔽及物理保护。随着设备使用年限增加，固定屏蔽罩的导热硅胶垫或双面胶会逐渐老化、干涸甚至失效，导致屏蔽罩与PCB基板之间产生微小缝隙。这种物理层面的分离会引发两个直接后果：一是屏蔽罩失去与主板散热铜箔或导热介质的接触，导致内部高发热元件的热量无法通过屏蔽罩表面快速扩散；二是屏蔽罩与接地焊点的接触不良，破坏了预期的接地回路，可能引起信号完整性下降，进而触发系统因过热保护或信号误码导致的随机重启、蓝屏或降频报错。
在处理此类问题时，许多用户误以为直接擦拭后重新粘贴即可，但实际上，旧胶残留会显著降低新导热介质的填充效率。若使用普通胶水或未经过导热测试的材料，不仅无法解决因接触不良导致的局部高温，还可能因为胶水挥发物腐蚀PCB焊盘。真实的维修案例中，某款主流品牌平板电脑在经历两年高强度使用后，频繁出现GPU负载下掉帧和死机，拆解后发现屏蔽罩下缘翘起约0.5毫米，内部电源IC表面温度高达95摄氏度，远超安全阈值。通过清理旧胶并重新建立紧密的热接触，温度回落至65摄氏度左右，系统稳定性得以恢复。这一现象证实了屏蔽罩物理贴合度与系统热平衡之间的强关联。
高精度外壳开孔与屏蔽罩导热的协同优化策略

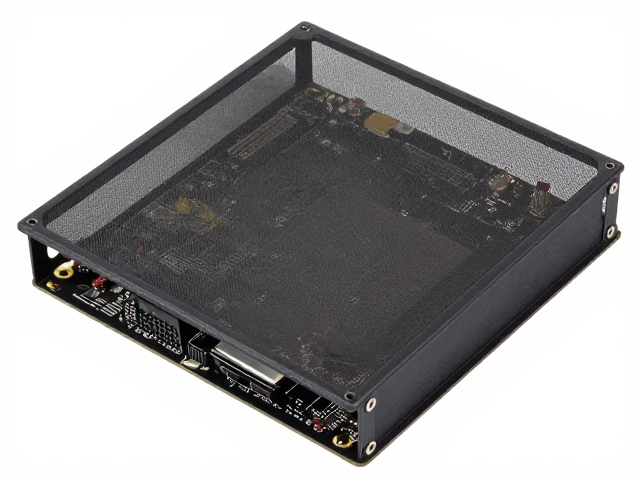

当屏蔽罩重新贴合后，若设备外壳（如金属机身或硬质塑料壳）限制了屏蔽罩表面的空气对流，热量依然无法有效散发。此时，在外壳对应屏蔽罩位置开设散热孔是一项高风险且需极高精度的工艺。开孔的位置必须经过严密的计算，需确保孔位中心与主板内部主要发热源（如CPU、GPU或VRM供电模块）的中心点重合，偏差通常需控制在2毫米以内。若孔位偏移，会导致外壳遮挡部分屏蔽罩表面，形成“热点堆积”，反而加剧局部过热。此外，开孔的尺寸需经过热仿真或实测验证，过小的孔径无法形成有效的烟囱效应，而过大的孔径则可能削弱结构强度或引入灰尘侵入风险。
在实际操作中，使用CNC加工或高精度激光切割工具能确保孔洞边缘光滑，避免毛刺划伤内部元件或影响屏蔽罩的安装平整度。对于金属外壳，开孔后通常需要进行倒角或打磨处理，以防止边缘锐利处在装配过程中损伤屏蔽罩或内部线缆。部分高性能设备会在开孔处设计导风槽，引导气流直接冲刷屏蔽罩表面。值得注意的是，开孔后必须重新评估电磁屏蔽效能，因为外壳开孔破坏了原本完整的法拉第笼结构。在某些高频段应用中，需在孔洞边缘增加导电泡棉或导电涂层，以维持整体的EMI屏蔽性能，防止因开孔导致的信号泄漏或外部干扰。
导热介质选择与贴合工艺的关键参数控制
重新贴附屏蔽罩时，导热介质的选型直接决定了热阻的大小。传统的硅脂虽然导热系数较高，但长期高温下易出现“泵出效应”（Pump-out Effect），导致介质流失，接触面逐渐形成空气层。相比之下，相变导热材料（PTIM）或高粘性硅胶垫在长期稳定性表现更优。相变材料在达到特定温度（通常为45-60摄氏度）时会改变分子结构，像胶水一样填充微观空隙，从而在长期热循环中保持优异的贴合度。对于主板屏蔽罩，推荐使用厚度在0.5mm至1.5mm之间的软性硅胶垫，其压缩形变能力能更好地适应PCB与屏蔽罩之间的微小高度差，确保全覆盖接触。
贴合工艺中的压力分布均匀性是另一大关键。手工按压难以保证屏蔽罩四角受力一致，容易导致中心悬空或局部挤压过度。使用专用的夹具或自制简易压具，配合均匀的压力（通常建议在5-10N的压力下保持一定时间），能显著提升接触质量。在清洁阶段，务必使用无水乙醇（IPA）配合无尘布彻底清除屏蔽罩内壁和PCB上的旧胶残留，任何微小的颗粒都会成为热阻点。此外，需检查屏蔽罩内部的接地弹片，确保其在重新安装后能牢固压接在主板接地点上，这不仅是散热路径的一部分，也是消除电磁干扰的重要环节。错误的安装角度或未对齐接地点，即使散热良好，也可能因接地不良引发系统性故障。
