HDMI接口物理结构与损坏模式分析

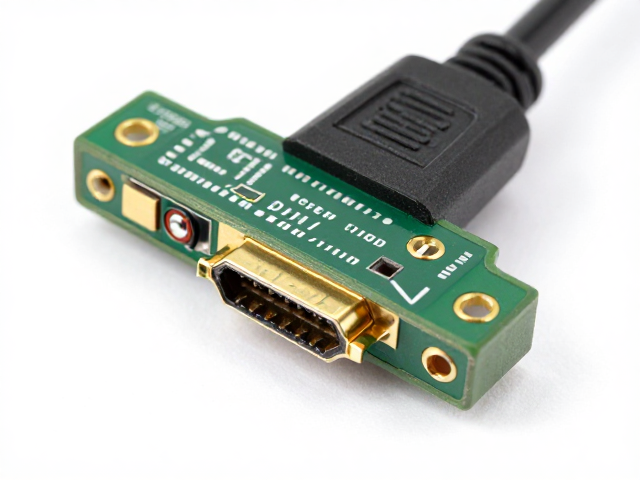

HDMI接口内部包含多个镀金信号引脚，负责传输高带宽的数据流及供电线路。在实际使用场景中，接口根部常因外力挤压、频繁插拔或设备震动导致焊点断裂。这种损坏通常表现为屏幕闪烁、黑屏或完全无信号，其根本原因往往指向接口内部铜质弹片与主板焊盘之间的连接失效。
除了物理断裂，接口内部的供电引脚（Pin 1和Pin 18）常因电压不稳或短路出现腐蚀或氧化现象。当供电负载异常时，接口内部的TVS保护二极管可能击穿，进而波及主板上的电源管理芯片。修复此类问题不仅需要处理外观可见的焊点，更需深入检测接口背后的PCB走线，确认是否存在因过热导致的铜箔剥离或微裂纹。
供电负载检测与焊盘修复
在开始更换接口前，必须对主板供电电路进行静态电阻测试。使用万用表测量HDMI接口供电引脚对地阻值，正常范围内阻值应呈现一定的线性特征，若阻值接近零或无穷大，则暗示存在短路或开路故障。需重点检查接口附近的滤波电容是否漏电，以及TVS二极管是否因过压损坏，这些元件的状态直接决定了更换接口后的稳定性。
对于焊盘脱落或铜箔起板的情况，修复核心在于重建电气连接。若焊盘完全脱落，需使用细砂纸轻微打磨焊盘表面，去除氧化层后，使用高粘度的焊锡膏进行补焊。若PCB走线断裂，需使用0.05mm左右的漆包线进行飞线连接，确保线路路径短且远离其他元件。修复过程中需严格控制温度，避免高温损伤周围敏感元件，同时确保飞线绝缘，防止后续短路。
HDMI接口更换操作步骤
拆卸损坏接口前，需准备热风枪、吸锡线、助焊剂和等引脚数的新型HDMI母座。使用热风枪配合恒温控制，对接口周围进行均匀加热，同时用吸锡线清理焊盘上的旧锡。加热过程中需观察焊锡状态，避免局部过热导致PCB分层或焊盘脱落。清理完毕后，检查焊盘平整度，确保无残留锡珠或异物，为新接口安装提供良好基底。
安装新接口时，先将接口引脚对准焊盘，使用少量焊锡固定对角引脚以定位。确认接口垂直且无歪斜后，使用恒温烙铁对剩余引脚进行拖焊。焊接时需保持烙铁头清洁，使用助焊剂辅助锡液流动，确保每个引脚形成饱满圆润的焊点。焊接完成后，使用洗板水清理残留助焊剂，防止长期腐蚀，再用放大镜仔细检查是否存在虚焊、连锡或冷焊现象。
