手机维修中的静电防护核心逻辑
手机主板集成度极高，CMOS芯片与精密电路对静电放电（ESD）极为敏感，微弱的静电冲击即可导致内部晶体管击穿，造成不可逆的硬件损坏。维修人员在操作前必须建立严密的等电位连接，通过佩戴经合格检测的防静电手环，并确保手环金属触点紧密贴合皮肤，同时将接地线可靠连接至接地良好的金属物体或专用接地插座。这种物理上的等电位连接能有效消除人体与工作台之间的电位差，防止静电电荷在接触瞬间形成放电电流。
工作环境的空气湿度与地面材质会显著影响静电积聚的风险，理想的操作环境应保持相对湿度在40%至60%之间，以增强空气导电性，加速静电泄漏。工作台表面需铺设防静电桌垫，并定期使用防静电清洁剂维护，避免使用普通塑料或化纤材质的工具盒，这些材料极易在摩擦中产生高电压静电。所有维修工具，包括镊子、螺丝刀及热风枪，均应具备防静电特性或经过接地处理，从源头切断静电引入主板的路径，这是保障主板安全维修的基础防线。

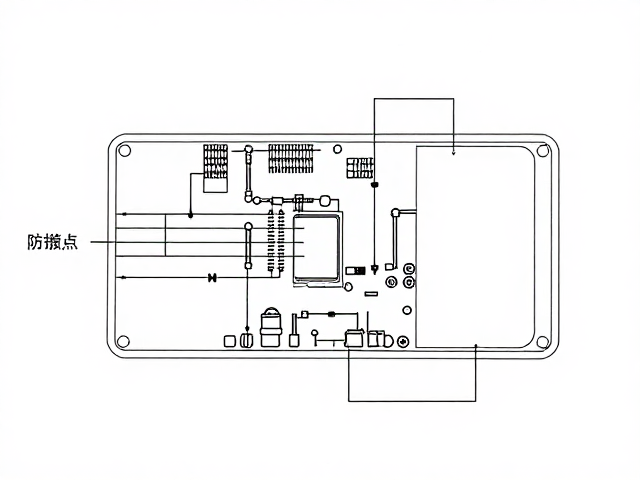

主板点位图的数据获取与识别规范
主板点位图是解析电路逻辑的关键资料，其准确性直接决定维修方向的正确性。获取点位图需通过官方技术文档渠道或经过验证的专业维修数据库，确保图纸版本与设备主板版本（如PCB版本号）完全一致。不同批次的主板可能存在元器件微调，直接使用错误的点位图可能导致误判电路走向，甚至因短接错误测试点引发进一步故障。在查阅过程中，需重点关注图纸中的电源管理芯片引脚定义、关键测试点电压标识以及网络标签（Net Label）的对应关系。
识别点位图时需结合电路图与PCB布局进行交叉验证，重点观察电源轨的走向，例如VBAT、VDD等各电压等级的分配路径。通过万用二极管档测量关键测试点对地阻值，与点位图中标注的正常范围进行比对，判断是否存在短路或开路现象。对于复杂的多层主板，需利用图纸中的层间过孔（Via）信息，追踪信号在不同铜箔层的连接情况，确保在测量和飞线操作时能准确定位物理位置。这种严密的读图逻辑有助于快速锁定故障模块，避免盲目更换元件。
主板局部散热改造的工艺与风险评估
高性能芯片在高负载下产生的热量若不能及时散发，会导致降频甚至永久性热损伤，局部散热改装旨在优化芯片表面的热传导路径。改装前需彻底清理芯片表面原有的导热硅脂，使用无水乙醇清洁，确保表面无油污、灰尘残留。选用高导热系数且绝缘性能合格的导热垫或液态金属作为介质，严格计算导热垫厚度，确保其与周围元件（如电容、电感）无接触干涉，同时保证芯片表面与散热模组间无空气间隙。
液态金属虽导热性能优异，但具有导电性和流动性，操作时需使用绝缘保护框或纳米陶瓷膜对周围敏感元件进行严密封装，防止液态金属渗入导致电路短路。在安装散热模组时，需使用扭力螺丝刀按照对角线顺序均匀施加压力，确保散热片与芯片表面平行贴合，避免因受力不均导致芯片封装层破裂或焊点脱落。改装完成后，需进行长时间高负载压力测试，监测芯片温度变化，确认无异常温升及功能异常，方可视为改装成功。
