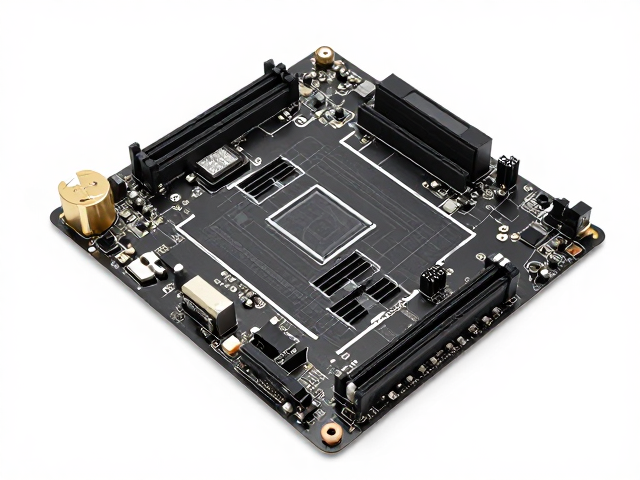

主板供电区导热垫升级的核心逻辑与选型要点
主板供电模块（VRM）在高负载下会产生显著热量，原厂搭配的导热垫往往因硅脂含量低或厚度不足，导致热阻较大，难以快速将热量传导至散热片。升级导热垫的核心目的在于降低接触热阻，确保供电MOS管和电感表面的温度处于安全区间，从而维持CPU在高频率下的稳定运行。这一过程并非简单的替换，而是需要精确计算导热垫的压缩率与厚度，以匹配主板PCB元件高度与散热模组底座之间的距离。若厚度不足，会导致接触不紧密，形成空气隔热层；若厚度过大，则可能顶住内存插槽或导致安装困难，甚至因过度挤压损坏元件焊点。
在选型阶段，导热系数（W/m·K）是关键指标，但并非越高越好。目前主流的高性能导热垫通常具备8W/m·K至15W/m·K的导热系数，部分高端产品可达20W/m·K以上。然而，实际散热效果更取决于材料的“热扩散能力”和“压缩回弹特性”。低品质的导热垫容易出现干裂、出油或硬化现象，长期使用后性能衰减极快。此外，需注意导热垫的硬度，过软的材料在长期高温环境下容易塌陷，导致接触压力下降；过硬的材料则可能因安装误差导致局部悬空。选择时应参考主板官方规格或同类高端型号的数据，优先关注其绝缘性能和耐温范围，确保在长期高温环境下不会发生老化失效。
防尘网滤尘棉的材质特性与安装规范
防尘网与滤尘棉的主要功能是阻挡空气中的灰尘、毛发及微小颗粒进入机箱内部，避免其在主板、显卡及电源风扇上堆积。灰尘层具有绝缘特性，会阻碍热量散发，同时可能引起电路短路风险。传统的泡沫滤尘棉虽然过滤效率较高，但容易因静电吸附灰尘后堵塞孔隙，导致风阻急剧增加，进而降低机箱整体风量。相比之下，细密的聚酯纤维或纳米纤维滤网在保持透气性的同时，能更有效地拦截微小颗粒，且易于水洗清洁，重复使用周期更长。在评估滤尘棉性能时，需关注其初始风阻值与长期使用的压降变化，确保不会显著影响机箱内部的气流效率。
安装过程中，滤尘棉与防尘网需严格贴合机箱进风口或电源防尘罩，避免出现缝隙导致灰尘“绕道”进入。对于侧板进风的机箱，滤尘棉应覆盖整个进风区域，并预留适当的固定空间，防止因风扇震动导致滤网移位或脱落。部分主板供电区附近空间狭小，若滤尘棉过厚，可能干扰线材管理或阻碍气流流向供电模组。因此，在安装前需测量进风口尺寸，裁剪滤垫时边缘需整齐，避免毛刺脱落进入机箱。对于高频使用的场景，建议设置定期清洁周期，利用软毛刷或吸尘器清理滤网表面灰尘，保持滤材孔隙畅通，以维持最佳的防尘与散热平衡。
硬件兼容性检查与操作安全规范
在进行主板供电区导热垫更换前，必须仔细核对主板供电相数、元件布局及尺寸。不同品牌、型号甚至同一型号的不同批次，其供电模块的元件高度和排列方式可能存在差异。使用卡尺精确测量MOS管、电感等元件顶部到PCB平面的高度，以及散热片底座到PCB平面的距离，以此计算所需的导热垫标准厚度。若主板供电区域覆盖有装甲或密集电容，需预留足够的操作空间，避免在拆卸或安装过程中因工具滑脱或用力不当造成元件脱落或PCB断裂。对于带有RGB灯效的供电装甲，还需注意排线走向，防止在操作中扯断灯带线缆。
静电释放（ESD）是硬件维护中的重大风险源。操作前应佩戴防静电手环，或定期触摸接地金属物体释放身体静电。在拆卸主板供电散热模组时，应先断开所有相关电源线，确保系统完全断电。移除旧导热垫时，建议使用无水酒精（IPA）配合无绒布轻轻擦拭MOS管表面残留的旧垫层，避免使用尖锐工具刮擦元件表面，以免破坏元件封装或留下金属碎屑。安装新导热垫时，需确保其表面清洁无油污，平整贴合，无气泡或褶皱。安装完毕后，重新组装散热模组时需均匀施力，按照对角线顺序逐步拧紧螺丝，确保导热垫受力均匀，避免因受力不均导致局部接触不良。
