导热介质形态差异：膏状填充与固态垫片的物理特性

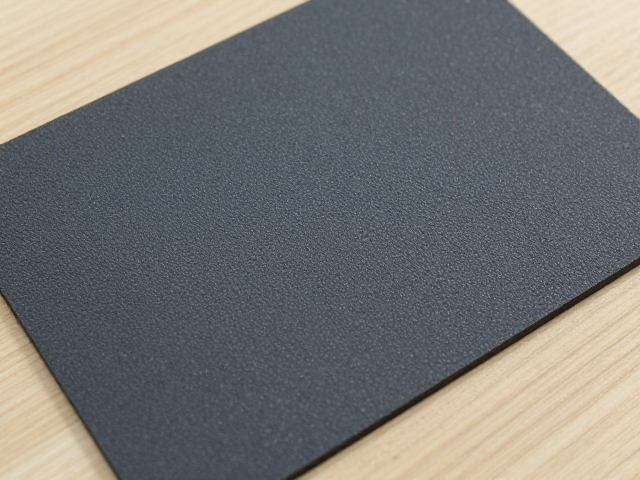

导热硅脂与硅基导热垫片虽然核心成分均基于硅油与金属氧化物填料，但在微观结构与施工作业逻辑上存在显著差异。硅脂呈现为半流体状态，依赖毛细作用渗透至芯片表面微观不平处，通过挤出空气间隙形成热传导路径；而硅基垫片为固态弹性体，依靠材料自身的压缩变形填补空隙，其导热性能更多取决于材料内部的填料密度与界面结合质量。这种形态上的根本区别，决定了两者在应对不同公差环境时的适用场景截然不同。

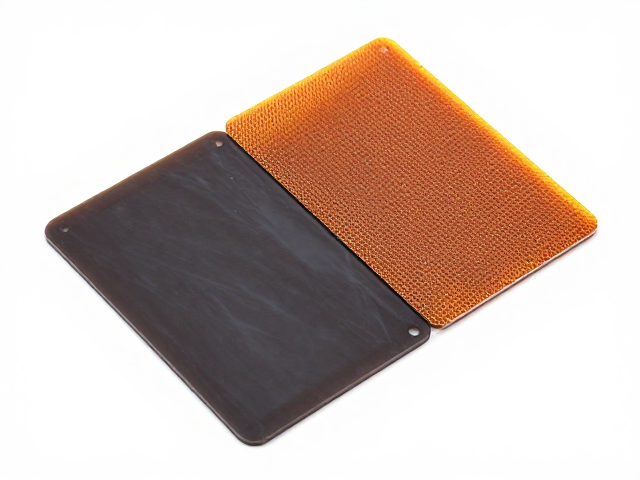

在实际工程应用中，硅脂的长期稳定性会面临“泵出效应”与干涓风险，尤其是在经历多次热循环后，内部硅油可能迁移或挥发，导致热阻逐渐升高。相比之下，硅基垫片具备优异的机械强度与尺寸稳定性，不易发生流动性流失，能够长期维持固定的安装高度与接触压力。然而，固态材料对装配面的平整度要求更为苛刻，任何微小的翘曲或高度不一致都可能导致垫片局部悬空，形成高热阻的空气死角，这一点在精密电子封装中尤为关键。
垫片过厚对机械贴合精度的负面效应
当导热垫片厚度超出设计公差范围时，最直接的影响体现在装配界面的机械贴合问题上。过厚的垫片在受到固定螺栓或卡扣压力时，难以产生均匀的压缩形变，导致垫片与发热源或散热基板之间无法实现全表面接触。这种非均匀贴合会在垫片内部形成应力集中区，部分区域因压缩不足而保留微米级的空气间隙，空气的热导率极低（约0.026 W/m·K），成为热传导的主要瓶颈。
此外，过厚的垫片会增加整体堆叠高度，可能引发与周边元器件（如电容、电感、散热片边缘）的物理干涉。在狭小空间内，这种干涉可能导致组件受力变形，甚至造成焊点微裂纹或连接器松动。更严重的是，过厚的垫片往往伴随着较低的压缩率，使得界面接触压力不足，无法有效破坏界面处的微观粗糙峰谷，导致真实接触面积大幅减小，热阻呈非线性增长。
热阻增加与有效散热面积的缩减机制
从热力学角度分析，垫片过厚会直接增加材料本体的导热路径长度。根据傅里叶导热定律，热阻与材料厚度成正比，与导热系数成反比。即使使用高导热系数的硅基材料，过大的厚度也会显著增加本体热阻。更重要的是，由于贴合不良导致的空气间隙会引入巨大的接触热阻，这部分热阻往往远超材料本体热阻，使得整体传热效率大幅下降。
有效散热面积的缩减进一步加剧了温升问题。在过厚垫片贴合不良的情况下，实际参与导热的区域可能不足总面积的50%。热量无法通过预定路径均匀扩散至整个散热器，导致局部热点（Hotspot）温度急剧升高。对于高性能处理器或功率器件而言，局部过热不仅会降低器件性能，还可能触发降频保护或导致长期可靠性失效，如焊料疲劳断裂或封装材料老化。
工艺优化与选型策略建议
解决垫片过厚带来的贴合与散热问题，核心在于精确的热设计公差分析与材料选型。工程师应在设计阶段明确芯片表面平整度、散热器底面平面度以及装配后的最大压缩量要求，据此选择具有合适初始厚度和压缩率的垫片。通常，推荐垫片在装配状态下保持10%-30%的压缩率，以平衡接触压力与厚度公差容限，确保界面充分贴合。
对于高精度要求的场景，可采用“预压缩垫片”或“背胶定型垫片”以提升一致性，或引入导热凝胶（Thermal Gap Filler）作为中间过渡层。导热凝胶兼具硅脂的填充能力与垫片的形态稳定性，能在复杂几何形状下提供均匀的界面填充，有效规避因单一材料厚度不当导致的贴合缺陷。同时，严格控制装配工艺，确保紧固件扭矩均匀，避免局部过压导致垫片挤出或变形，是维持长期散热性能的关键措施。
