温控模块垫片过厚引发贴合失效的核心症结

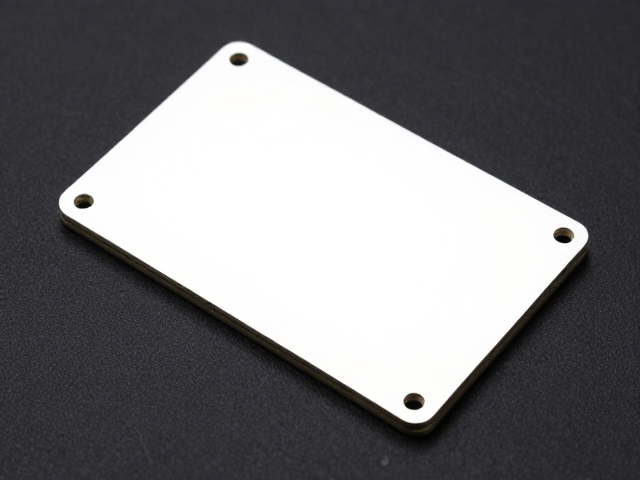

温控系统在运行过程中，散热组件与发热源之间的接触质量直接决定了热传导效率。当密封垫片或缓冲垫片的厚度超出设计公差范围时，会导致散热模组无法完全贴合芯片或电路板表面。这种微观层面的间隙会形成空气层，而空气的热阻远高于金属或导热材料，从而在局部形成热点，引发设备过热保护甚至硬件损坏。过厚的垫片不仅无法填补表面微观不平，反而会因为自身的弹性形变不足或过度压缩，导致固定螺丝无法提供足够的下压力，使得贴合面处于“虚接”状态。
从物理结构来看，温控模块的安装依赖于严密的机械应力分布。垫片过厚会改变整个堆叠结构的压缩行程，使得螺丝在拧紧至扭矩限位时，垫片尚未达到预定的压缩率。这种情况下，垫片与接触面之间仍存在大量未被填充的空隙。在长期高温循环下，材料可能发生蠕变或老化，若初始厚度选择不当，这些形变会进一步加剧接触不良的问题，导致温控模块无法有效将热量导出，最终表现为设备性能降频或稳定性下降。
精准匹配耐温范围是确保密封与稳定的前提
材料的热稳定性决定了其在高温环境下的物理性能表现。不同的聚合物或弹性体材料具有特定的玻璃化转变温度和长期使用上限。如果选用的垫片材料耐温范围低于温控模块的工作温度，材料会发生软化、熔融或分解，导致厚度不可控地增加或失去弹性支撑力。例如，某些普通硅胶在超过150℃的环境中会出现明显的永久压缩变形，而高性能氟橡胶（FKM）或特种硅胶则能在200℃以上保持尺寸稳定性。因此，必须根据温控模块的最高工作温度，反向推导所需垫片材料的耐温指标，确保材料在极限工况下不发生结构性失效。
耐温性能还影响着垫片的老化速度和密封寿命。在高温环境下，材料内部的分子链可能发生断裂或交联反应，导致变硬或脆化。一旦垫片变硬，其无法随接触面的微小变化进行自适应调整，贴合效果会迅速恶化。此外，高温会加速密封介质的挥发或分解，产生挥发性气体，这些气体可能在接触界面形成气膜，进一步阻碍热传导。因此，选择耐温范围时，不仅要关注短期耐受能力，还需考察材料在长期高温下的抗老化特性，确保在整个设备生命周期内，垫片能维持稳定的厚度和弹性模量。
基于热阻计算与公差分析的厚度选型策略
厚度选择并非随意决定，而是需要基于严热的阻计算和严密的公差分析。温控模块的热阻由接触热阻和材料自身导热热阻组成。虽然较薄的垫片通常能降低材料自身的热阻，但必须确保其具备足够的压缩变形能力以填补表面粗糙度。工程实践中，通常通过测量接触面的平面度和粗糙度，结合垫片的压缩率数据，计算出最小有效贴合厚度。例如，若接触面粗糙度均方根值（Rq）为10微米，垫片在额定压力下压缩率需达到30%-50%，则初始厚度需大于30-50微米才能保证完全填充。
在实际应用中，还需考虑安装过程中的公差累积效应。温控模块的固定螺丝、散热片、导热界面材料以及芯片表面的高度公差会共同影响最终贴合状态。选型时需预留一定的压缩余量，以应对公差叠加带来的高度变化。同时，垫片的压缩应力-应变曲线是重要参考数据，需确保在最大安装压力下，垫片仍处于弹性变形区间，避免发生塑性变形导致厚度不可逆增加。通过有限元分析模拟不同厚度垫片在热-力耦合场下的应力分布，可以更精准地预测贴合效果，从而确定最优厚度范围，避免因厚度不当导致的贴合失效。
