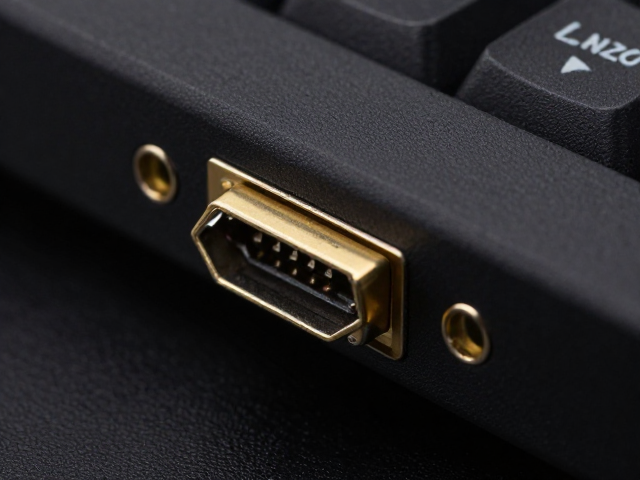

HDMI接口通电状态检测与信号链路排查
HDMI接口在物理结构上包含19个引脚，其中第18脚负责传输+5V直流工作电压，这是判断设备间是否存在供电异常的核心指标。在进行硬件检测时，需使用数字万用表的直流电压档，将黑表笔连接至HDMI接口的外壳金属屏蔽层（接地端），红表笔轻触第18脚金属片。正常状态下，当源设备（如电脑、游戏机）开启且连接正常时，该处电压应稳定在4.5V至5.25V之间。若电压为0V，通常意味着源设备未输出供电或HDMI线缆内部断路；若电压低于4.5V，则可能存在接触电阻过大或线缆过长导致压降，进而引发黑屏或信号断续现象。
除了电压检测，信号线的完整性也是决定通电后能否正常显示的关键。HDMI线缆内部包含四对差分信号线，分别对应TMDS数据通道0、1、2及辅助通道。在通电测试中，如果电压正常但无图像输出，需检查线缆屏蔽层是否完好，因为电磁干扰会直接导致数据误码。实际维修案例中，部分老旧或劣质HDMI线因屏蔽层氧化或断裂，虽能维持5V供电，但无法建立稳定的数据握手协议。此时，更换一根经过EDID（扩展显示器标识数据）认证的短距离线缆，通常能排除因信号衰减导致的“通电无显示”故障。
机械按键结构改造与触感优化方案
机械按键的手感体验主要取决于触发行程、按压力度以及回弹反馈，这些物理特性由按键内部的微动开关或薄膜电路决定。对于追求特定手感的改装，常见的方案是更换不同轴体的微动开关。例如，将传统的薄膜按键改为青轴微动，可获得清脆的段落感和明确的触发反馈，适合需要明确操作确认感的场景；若偏好线性手感，则可选用红轴或茶轴微动，其触发行程平滑，无段落感，适合高频操作。改装前需拆解设备外壳，定位PCB板上的按键焊点，使用热风枪或烙铁移除原有元件，注意控制温度以防损坏周边芯片。
焊接新微动开关后，需调整按键帽与触发点的配合距离，以确保按压行程与轴体触发位置一致。部分设备由于外壳结构限制，可能需要对按键支架进行微调或打磨，以消除按键松动或卡滞现象。此外，微动开关的寿命与按压力度直接相关，过大的按压力度会加速金属弹片疲劳，导致手感变软或失灵。在实际操作中，建议使用固定式微动开关以增强稳定性，并检查PCB走线是否足以承受新开关的电气参数。改装完成后，需多次按压测试触发灵敏度，确保无连击或失灵现象，同时确认外壳闭合后无异响。
