导热界面材料堆积的物理误区
在电子散热设计中，许多工程师常误以为增加导热垫片或导热硅脂的用量能提升接触效率，实则往往适得其反。导热界面材料（TIM）的核心作用是填补芯片与散热器之间的微观空隙，替代空气这一绝热体。一旦涂抹过量，材料会在压力作用下向四周溢出，形成不规则的隆起。这种隆不仅无法增加有效导热面积，反而会导致芯片与散热器之间产生非接触性的间隙，使得实际热传导路径变长，热阻显著增加。
过量填充还会引发机械应力分布不均的问题。当垫片过厚或涂抹过多，在锁紧螺丝施加压力时，材料内部会产生较大的侧向挤出应力。这种应力可能导致PCB板发生轻微形变，长期处于高应力状态下，可能引起焊点疲劳或连接器松动。此外，溢出的材料若流入周边敏感元件或电路区域，可能引发短路风险或污染其他组件，严重影响设备的长期稳定性与安全性。
垫片硬度对接触界面的决定性作用
导热垫片的硬度（Shore 00或Shore A）直接决定了其在压缩过程中填充微观粗糙表面的能力。硬度较低的垫片在受到压力时更容易发生形变，能够更好地贴合芯片和散热器表面的微观不平处，从而排出空气，降低界面热阻。然而，过软的垫片在承受较大压力时可能因过度压缩而失去支撑力，导致厚度不可控，进而引发上述的溢出和应力问题。因此，选择硬度时需平衡填充能力与机械稳定性。
相反，硬度较高的垫片虽然能提供更好的支撑性，防止过度压缩，但其填充微观空隙的能力较弱。如果表面粗糙度较大，硬垫可能无法完全贴合，留下微小的空气 pockets，成为热阻的主要来源。在实际应用中，通常需要根据接触面的平整度、施加的压力大小以及允许的压缩率来综合评估。对于平整度较高的表面，中等偏硬的垫片可能更为合适；而对于粗糙表面，则需要配合适当的预压缩设计，选用具有良好柔韧性的材料以优化接触效果。
厚度匹配与压缩率的工程计算
垫片厚度的选择必须基于严密的工程计算，核心原则是确保在额定压力下，垫片能达到其最佳压缩率区间。大多数高性能导热垫片的有效工作压缩率通常在10%-30%之间。如果初始厚度过大，即使施加最大压力，垫片也无法充分压缩至贴合表面，导致界面存在永久性间隙；反之，如果初始厚度过小，过大的压缩率可能导致材料失效或损坏。因此，精确测量芯片与散热器安装孔之间的间隙，并预留必要的公差范围，是选型的第一步。
在确定厚度时，还需考虑热界面材料的压缩永久变形特性。长期高温环境下，材料可能会发生不可逆的形变，导致厚度减小。如果初始选型过紧，随着时间推移，垫片可能因过度压缩而失去弹性，无法维持稳定的接触压力，导致热阻随时间漂移。因此，在设计阶段应参考材料供应商提供的长期稳定性数据，预留一定的厚度裕量，以确保在整个产品生命周期内，热界面始终处于稳定的压缩状态，维持高效的散热性能。

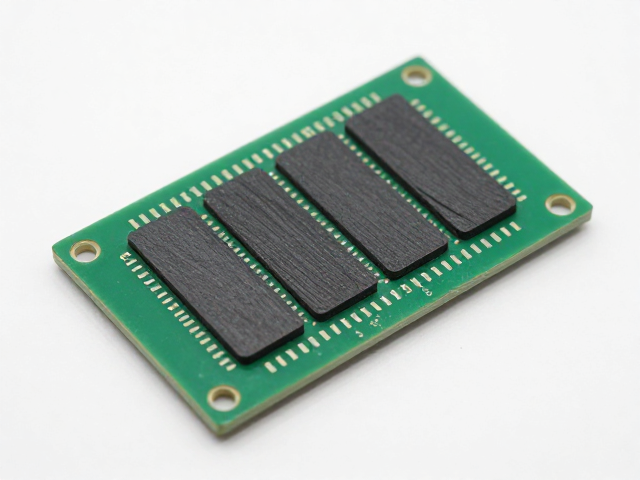

表面处理与安装工艺的控制
除了材料本身的属性，接触表面的处理状态对最终散热效果有着显著影响。芯片封装表面和散热器底面的粗糙度（Ra值）是决定所需垫片性能的关键参数。高粗糙度表面需要垫片具有更高的流动性或更软的质地来填充谷底，而低粗糙度表面则对垫片硬度要求相对宽松。在组装前，确保接触面清洁无油污、氧化层或残留的旧材料，是避免额外热阻的前提。任何污染物都可能像空气一样阻碍热流，其危害不亚于垫片选型错误。
安装工艺中的压力施加方式同样至关重要。不均匀的压力分布会导致垫片局部压缩过度，而其他区域则存在间隙。使用扭矩扳手按照对角线顺序逐步拧紧螺丝，可以确保压力均匀分布，使垫片在整个接触面上获得一致的压缩效果。此外，避免在安装过程中对垫片造成扭曲或剪切力，防止材料局部变薄或断裂。规范的安装流程能最大化发挥材料性能，确保理论上的热阻值在实际产品中得以实现，避免因人为操作失误导致的散热失效。
