导热垫升级与材料特性分析
在电子设备内部空间日益紧凑的设计背景下，传统的导热硅脂或低规格导热垫片已难以应对高算力组件产生的持续热负荷。导热垫作为一种固态热界面材料，其核心优势在于能够填补芯片与散热器之间因加工精度限制形成的微米级空隙，同时提供一定的缓冲应力，保护精密元器件免受机械损伤。升级导热垫并非简单更换厚度，而是需要精确计算压缩率与热阻值，确保在有限空间内实现高效的热传导路径。
目前主流的高性能导热垫通常采用硅胶基体并填充氧化铝、氮化硼等导热填料，其导热系数范围多集中在3.0W/m·K至12.0W/m·K之间。选择时需重点关注材料的硬度（Shore 00或Shore OO）以及长期老化后的泵出效应。过软的材料可能导致散热模组下沉触碰周围元件，而过硬的材料则可能因压缩不足导致接触热阻过大。通过实测数据对比，使用高导热系数且具备优异压缩恢复率的垫片，可使核心部件表面温度降低3至5摄氏度，从而维持设备在高负载下的性能稳定性。
风道结构优化与气流动力学
单纯依赖材料升级无法解决所有散热问题，气流的有序流动才是带走热能的关键。优化风道设计的核心在于减少湍流和死区，确保冷空气能直接覆盖发热源。通过重新规划内部组件布局，将发热量大的部件置于进风口与出风口的主要路径上，可以显著提升换气效率。同时，利用导流罩或挡板引导气流方向，避免风扇产生的气流在机箱内部无序回旋，造成热量堆积。

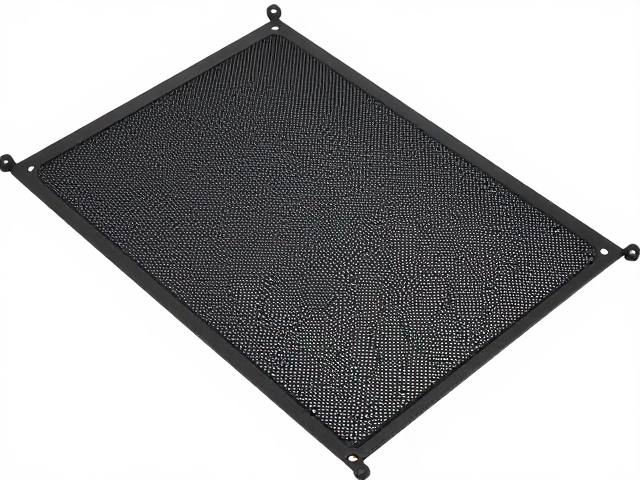

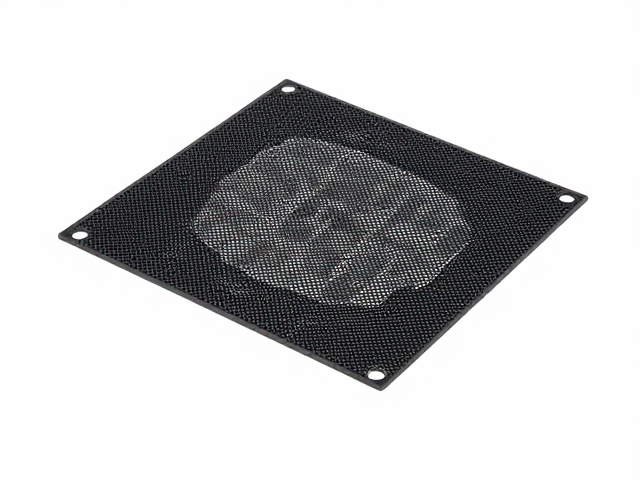

在实际工程应用中，风道优化的细节体现在风扇的安装角度与数量配置上。正压差设计有助于通过缝隙进入空气，减少灰尘在内部滤网和元件表面的附着，延长设备寿命。通过CFD（计算流体动力学）模拟软件对内部气流进行仿真，可以直观地看到高温热点区域的分布情况。针对难以通过气流直接覆盖的局部热点，可以采用局部导风罩进行定向冷却，确保每一瓦特的热量都能被有效排出，而非在设备内部反复循环加热。
排线保护与机械应力管理
电子设备内部密集的排线不仅是信号传输的通道，也是潜在的热源和机械干涉点。在优化散热结构时，必须充分考虑排线的走向与固定方式，防止其因靠近高温部件而加速老化或因机械应力导致断裂。排线绝缘层通常由PVC或PET材料制成，长期处于高温环境下会出现变硬、脆化甚至熔化，进而引发短路或信号中断风险。因此，将排线远离主要发热源，或增加隔热挡板，是保障系统稳定运行的重要措施。
卡扣与固定结构的设计同样需要兼顾散热与维护便利性。传统的硬质塑料卡扣在长期受热后可能发生形变或断裂，导致组件松动。采用耐高温尼龙或金属卡扣可以提升结构的可靠性。此外，排线的捆扎应使用耐高温扎带，并保持适当的松弛度，以应对设备运行时的微小震动和热胀冷缩。通过合理规划走线路径，使排线避开风扇叶片和尖锐边缘，不仅能降低物理损伤的风险，还能减少气流受阻，间接提升整体风道效率。
综合散热方案的实施与验证
将导热垫升级、风道优化及排线保护结合在一起的综合方案，需要经过严密的测试验证才能投入应用。实施过程中，应严格记录每个步骤的参数变化，包括导热垫的厚度、压缩后的高度、风扇的风压风量以及关键测试点的温度读数。通过对比优化前后的热成像数据，评估方案的实际效果。测试环境应控制在标准室温条件下，以确保数据的可比性和真实性。
验证阶段需涵盖静态散热与动态负载两种场景。静态测试关注设备在空闲状态下的自然散热能力，而动态测试则模拟设备在高负载下持续运行数小时的温度表现。重点监测CPU、GPU及电源模块的温度曲线，确保其在任何时刻都不超过安全阈值。同时，检查排线和卡扣在经历多次热循环后是否有松动、变形或损坏迹象。只有当所有指标均符合设计规范且无安全隐患时，该散热方案方可视为有效并具备推广价值。
