热传导机制的本质差异

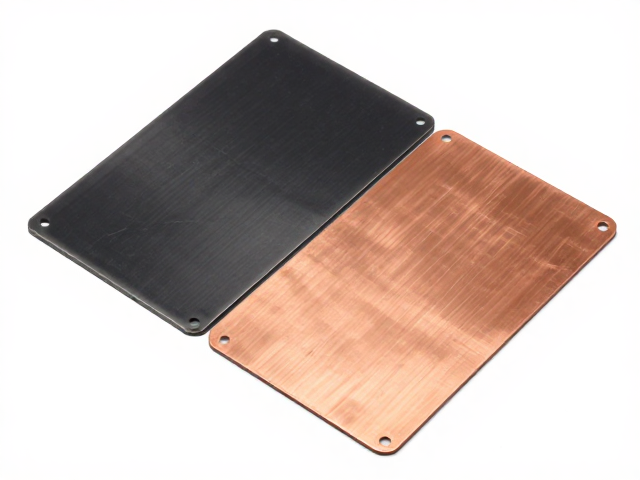

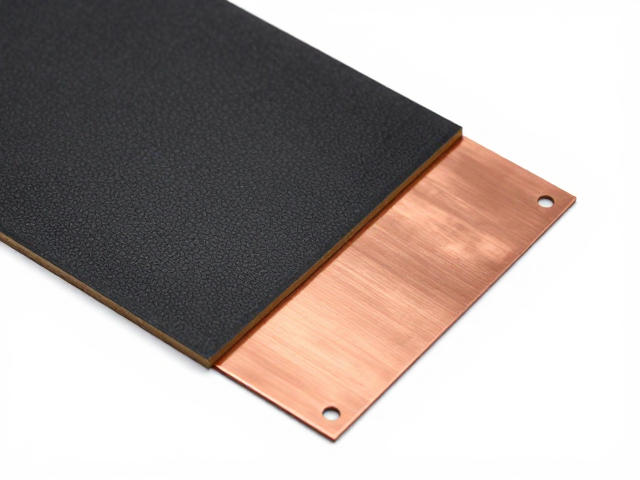

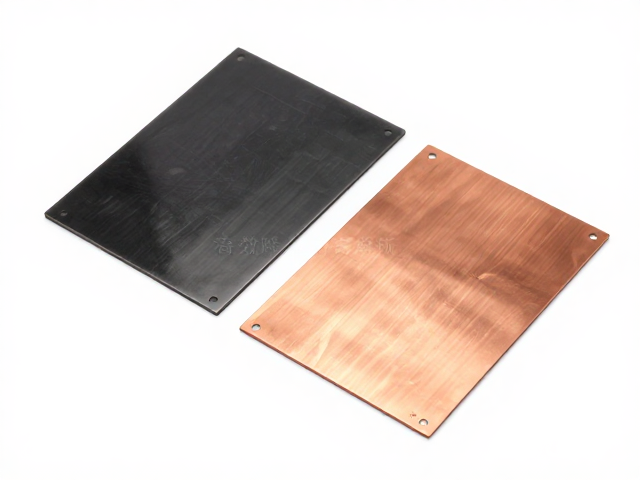

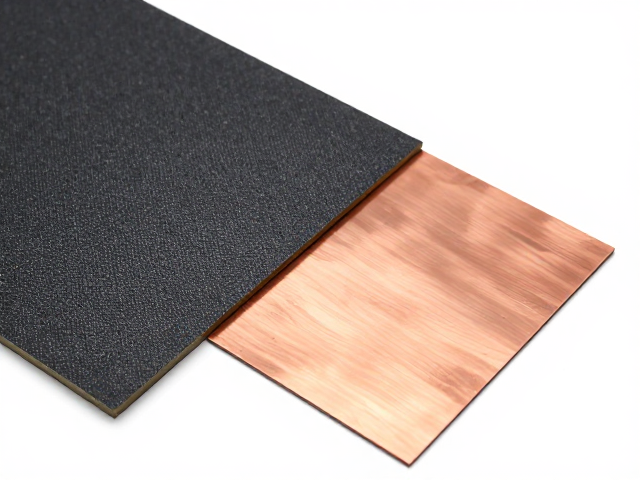

石墨烯导热材料与传统铜片在散热原理上有着本质的区别，这种差异直接决定了它们在不同场景下的表现。铜作为金属晶体，其导热主要依靠自由电子的定向移动来传递热能，这种机制使得铜在三维空间内具有极高的体导热系数，通常数值在400 W/(m·K)左右。这种特性让铜片成为大面积平面散热时的经典选择，能够迅速将热源产生的热量向四周扩散。
相比之下，石墨烯是一种二维碳原子材料，其独特的六角晶格结构使得声子在其中传播时受到的散射极小。在面内方向上，单层石墨烯的理论导热系数可超过5000 W/(m·K)，远超铜材。然而，实际应用中使用的是多层石墨烯或石墨烯复合材料，其性能受限于层间结合力及界面热阻。虽然石墨烯在微观层面的导热效率极高，但在宏观器件中，它更多表现为一种高定向性的热流引导介质，而非像铜那样主要依靠体积扩散热量。
界面热阻与贴合性能
在实际电子设备的封装过程中，界面热阻往往是决定最终散热效果的关键瓶颈。铜片表面通常较为粗糙，与发热芯片或导热硅脂接触时，微观上的空隙会形成大量的空气层，而空气是热的不良导体，这会显著降低整体散热效率。为了降低这一阻力，通常需要配合高质量的导热界面材料（TIMs），且铜片的刚性结构难以完美贴合不规则表面，容易因应力分布不均导致接触不良。
石墨烯导热片通常具有极佳的柔韧性和可裁剪性，能够更好地适应复杂曲面或不平整的接触面。通过优化表面处理工艺，石墨烯复合材料可以形成更致密的接触网络，有效减少界面空气残留。这种特性使得石墨烯在应对微型化、异形化的电子元件时，能提供更稳定的热传导路径。不过，石墨烯材料在长期高温环境下可能会发生氧化或结构松弛，进而影响界面的稳定性，这是在实际工程应用中需要重点考量的因素。
重量与结构集成优势
现代电子设备正朝着轻薄化、便携化方向发展，材料密度成为设计中的重要约束指标。铜的密度约为8.96 g/cm³，属于重金属材料，在需要严格控制重量的便携式设备中，大面积使用铜片会增加显著负担，影响整机的人体工学设计和电池续航表现。此外，铜的加工过程中容易产生形变，需要额外的支撑结构来维持形状，进一步增加了内部空间的占用。
石墨烯基导热材料的密度远低于金属，其理论密度约为2.2 g/cm³，实际复合材料因添加聚合物基底，密度通常在1.5-2.0 g/cm³之间。这种轻量化特性使得石墨烯导热片在智能手机、可穿戴设备中极具优势，能够在不增加额外重量的的前提下提升散热能力。同时，石墨烯材料具备良好的柔韧性，可以像薄膜一样直接贴合在电路板或电池表面，无需额外的金属支架，简化了内部堆叠结构，为高密度集成提供了更多空间自由度。
成本效益与加工工艺
从制造成本来看，高纯度铜的价格受国际大宗商品市场波动影响较大，且加工过程中涉及冲压、蚀刻等工序，废料率较高。虽然铜原材料单价相对可控，但为了达到理想的散热效果，往往需要增加厚度或面积，导致材料用量增加。此外，铜在潮湿环境中易发生氧化腐蚀，需要额外的表面镀层处理（如镀镍、镀金），这进一步提升了综合制造成本。
石墨烯的生产工艺复杂，主要通过化学气相沉积（CVD）或氧化还原法制备，高质量单层石墨烯的成本依然较高。目前市面上的石墨烯导热片多为石墨烯微片与聚合物基体复合而成，成本相对CVD薄膜较低，但高性能产品的价格仍高于同等规格的铜片。随着规模化生产技术的进步，石墨烯复合材料的成本正在逐步下降。在加工方面，石墨烯片易于激光切割和模切，适合自动化生产线，而铜片加工需要处理金属屑和冷却液，环保处理成本较高。
场景适用性分析
在高功率密度场景下，如高性能服务器CPU或大功率LED照明，热量产生极其集中且总量巨大，此时铜的高体导热系数和热容优势更为明显。铜片能够像“热海绵”一样吸收并快速扩散大量热量，配合风冷或水冷系统，能有效维持核心部件的温度在安全范围内。这种场景下，铜片的可靠性和大热量承载能力经过多年验证，依然是主流选择。
对于低功耗密度但对空间和重量敏感的场景，如5G基站中的射频模块、高端智能手机或VR头显，石墨烯导热材料更能发挥其高效定向导热和轻薄的优势。这些设备内部空间紧凑，热源分布分散，石墨烯能够像“热导线”一样将局部热点的热量迅速引导至设备边缘或框架进行散发。这种按需疏导的热管理方式，避免了热量在局部堆积，提升了设备的持续性能表现，更符合现代高密度电子产品的设计需求。
