BGA芯片过热原理与改装必要性

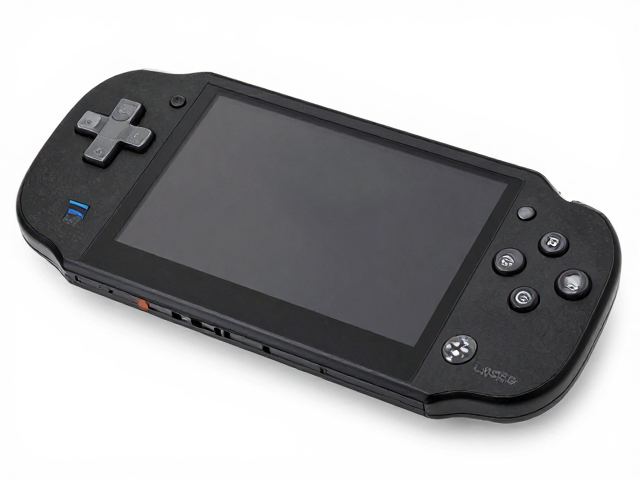

PSP与PSV等掌机在运行大型游戏或长时间高负载场景下，中央处理器（CPU）与图形处理器（GPU）等BGA封装芯片会产生显著热量。由于机身空间紧凑，原厂硅胶导热垫的导热效率有限，加之塑料外壳散热能力较弱，热量容易在核心区域积聚。当芯片温度超过设定的阈值（通常为70-85摄氏度，视具体型号而定），硬件保护机制会强制降低运行频率，导致游戏画面卡顿、掉帧或操作延迟。这种因过热引发的性能衰减是硬件物理特性决定的，通过改进热传导路径可以有效缓解这一问题。
改装的核心逻辑在于提升热阻效率。原厂设计中，芯片与金属屏蔽罩或塑料外壳之间的接触面存在空气间隙，空气是热的不良导体。通过移除旧的导热材料，涂抹高导热系数的相变材料或高品质硅脂，并优化屏蔽罩与芯片顶部的接触紧密度，可以加速热量向机身其他部位或外部环境的扩散。这一过程不涉及修改底层固件或超频，而是纯粹的热管理优化，旨在让硬件在标称频率下稳定运行，从而恢复预期的游戏流畅度。
准备工作与工具选择
进行BGA散热改装前，需准备齐备的工具以确保操作安全与有效性。主要工具包括：十字螺丝刀套装（用于拆解机身）、塑料撬棒（用于分离卡扣，避免划伤外壳）、镊子、无水酒精（纯度95以上，用于清洁残留物）、导热垫替换片（厚度需根据原机规格精确匹配，常见厚度为0.5mm、0.75mm、1.0mm等)以及高导热硅脂（如信越7921、霍尼韦尔PTM7950相变片等，需确认其导热系数与稳定性）。部分案例中可能需要使用热风枪或电烙铁进行更严密的封装处理，但对于基础散热优化，手动涂抹与贴合通常足以应对大多数过热降频情况。
在选购替换材料时，务必参考所处理机型的具体规格。不同版本的PSP（如1000型、2000型、3000型及Go型号）和PSV（1000型与2000型）内部结构存在差异，芯片尺寸、屏蔽罩高度及原有导热垫厚度各不相同。例如，PSV 1000型的GPU与CPU位于同一主板区域，其屏蔽罩覆盖范围与PSP有所不同。建议通过拆解实物测量原有导热垫厚度，或查阅权威的硬件拆解数据库获取准确数据。使用过厚或过薄的导热垫会导致屏蔽罩无法紧密贴合芯片表面，反而形成空气隔热层，加剧散热不良。
拆解与清洁步骤
拆解过程需严格遵循静电防护与部件保护原则。首先，移除掌机背部所有可见螺丝，注意部分螺丝可能隐藏在橡胶垫或标签下方。使用塑料撬棒沿机身接缝处小心滑入，逐步分离上下盖，避免用力过猛导致卡扣断裂或屏幕排线受损。打开机身后，断开电池连接器，防止短路风险。随后，观察主板上的BGA芯片位置，通常位于主板中央或靠近屏幕排线处，表面覆盖金属屏蔽罩，屏蔽罩通过螺丝固定，与芯片之间垫有导热材料。
在拧下屏蔽罩螺丝前，需记录螺丝的位置与长度，因为不同位置的螺丝长度可能不同，错装可能导致主板受力不均或损坏元件。取下屏蔽罩后，使用无水酒精和无绒布轻轻擦拭芯片表面及屏蔽罩内侧的旧导热材料。若旧材料硬化或残留较多，可使用塑料刮板辅助清理，但严禁使用金属工具直接刮擦芯片表面，以免损伤封装层。清洁完成后，确保表面无油脂、灰尘及碎屑，为新材料的贴合提供平整、洁净的基础。这一步骤的精细程度直接决定了最终散热效果的稳定性。
新材料贴合与组装测试
将选定的高导热材料准确放置于芯片表面。若使用硅脂，需采用“小点法”或“X型法”涂抹适量硅脂，避免过量溢出至周围电容或元件，同时也不能涂抹不均导致局部干涸。若使用相变片（如PTM7950），需裁剪至略小于芯片表面面积，确保完全覆盖发热核心区域。随后，将屏蔽罩对准位置放回，注意排线与散热片可能存在的干涉，确保屏蔽罩底部与新材料完全接触。重新拧紧屏蔽罩螺丝，力度需适中，以固定为准，避免过度施压导致主板变形或芯片受损。
组装完成后，先不立即闭合机身，连接电源进行初步测试。启动掌机，运行高负载游戏或基准测试程序，观察画面表现。若此前存在因过热导致的严重卡顿，改装后应能感受到帧率的稳定。此时可借助红外测温枪监测芯片表面温度变化，正常情况下，待机温度应与环境温度相近，高负载下温度上升幅度应小于改装前，且不再出现因温度骤升导致的频率骤降。若测试中发现异常，需重新检查屏蔽罩贴合度及导热材料分布情况，必要时进行微调。确认无误后，安装电池，闭合机身，完成整个改装流程。
