焊盘脱落的常见成因与物理特性分析

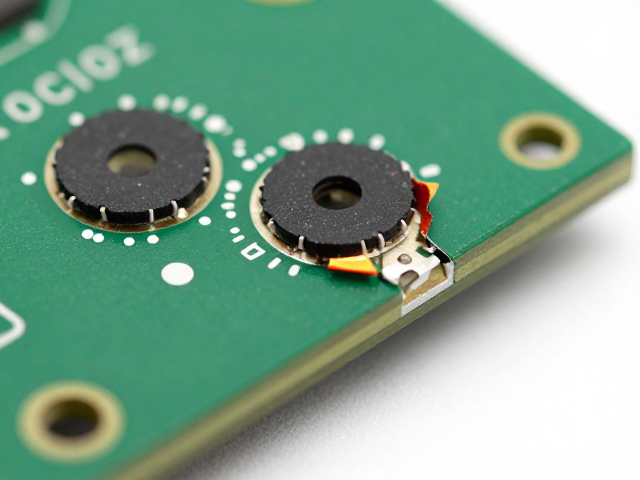

编程器在频繁插拔过程中，若操作角度倾斜或施加的侧向力过大，极易导致PCB板上的金属焊盘与铜箔走线分离。这种现象常发生在老旧设备或经过多次热循环的电路板上，焊盘根部因长期受热产生疲劳，结合力大幅下降。当吸盘或探针直接作用于脆弱的焊点时，轻微的拉扯动作足以让焊盘从基材上剥离，造成信号中断或电源短路。
铜箔与FR4玻纤基板之间的附着力会随温度变化呈现不同状态。在高温焊接环境下，焊锡中的助焊剂残留若未彻底清理，长期腐蚀作用会削弱界面结合力。此外，PCB板材在制造过程中若层压工艺存在瑕疵，或在使用环境中遭遇湿度变化导致吸湿膨胀，都会加剧焊盘与板面的应力不均。这种物理层面的失效并非单一因素导致，而是材料特性与机械应力共同作用的结果。
吸附操作中的力学控制与技巧
使用吸盘或探针接触焊盘时，垂直对齐是降低剪切力的关键。操作者需确保吸附工具与PCB表面保持绝对垂直，避免任何倾斜角度产生的杠杆效应。在接触瞬间，应采用轻柔的点触方式，而非用力按压。对于已经出现松动征象的焊盘，完全禁止使用吸盘进行固定，应改用辅助夹具从侧面提供支撑，以分散局部应力。
吸附力的大小需根据焊盘尺寸和板层结构进行动态调整。过大的吸附力会将微裂纹扩大，导致焊盘彻底脱落；过小的吸附力则无法固定元件，导致定位偏移。在实际操作中，可通过观察PCB板是否有轻微形变来判断受力情况。对于多层板，内部走线较多，应力传导路径复杂，更需严格控制吸附力度，必要时可在焊盘周围增加临时支撑点，增强整体结构稳定性。
修复前的检测与材料准备
修复前需使用万用表对脱落的焊盘进行通断测试，确认其连接的线路是否完好，避免误判。同时，利用放大镜或显微镜观察焊盘边缘的铜箔断裂情况，判断是单纯脱落还是伴随走线断裂。若走线断裂，修复难度将显著增加，需先进行飞线连接。准备高粘度的环氧树脂胶或专用PCB焊盘修复胶，确保材料具有良好的绝缘性和附着力。
修复材料的选择直接影响最终效果。传统焊锡无法直接粘合脱落的焊盘，必须依赖高分子粘合剂。市面上常见的导电胶虽能恢复电气连接，但其耐热性和长期稳定性通常不如环氧树脂。在准备工具时，还需包括细尖镊子、高精度电烙铁、助焊剂以及绝缘漆。确保所有工具清洁无氧化，避免在修复过程中引入新的污染源或短路风险。
焊盘修复的具体操作步骤
清理脱落的焊盘区域是第一步，使用无水酒精和软毛刷仔细清除残留的助焊剂和氧化物，待完全干燥后进行下一步。将少量环氧树脂胶涂抹在脱落的焊盘背面或PCB板对应的焊盘位置上，确保胶量适中，避免溢出污染周围元件。使用镊子将焊盘轻轻放置回原位，保持其与原始焊盘位置的高度一致，避免产生台阶影响后续焊接。
固定焊盘后，需施加均匀的压力使其与PCB表面紧密贴合，可使用重物或专用夹具进行固定，静置规定时间让胶水充分固化。固化过程中，避免移动或触碰焊盘，防止胶层内部产生气泡或分层。固化完成后，使用万用表再次检测焊盘与线路的连接情况，确认无短路或断路现象。若连接正常，可进行后续焊接或测试。
修复后的加固与长期维护
焊盘修复后，其机械强度通常低于原始状态，需进行额外加固。使用绝缘漆或硅胶对焊盘周围区域进行封装，防止灰尘、湿气侵入导致腐蚀。对于高频信号线路，需特别注意封装材料的介电常数，避免影响信号完整性。加固层应均匀覆盖，边缘平滑，避免形成尖角导致应力集中。
长期维护中，应定期检查修复区域的状态，观察是否有开胶、氧化或腐蚀迹象。避免在修复区域附近进行高温作业，防止胶水老化失效。若发现修复效果下降，应及时重新评估，必要时进行二次修复或更换整块PCB。建立详细的维修记录，跟踪每次修复的效果和持续时间，为后续类似故障提供参考数据。
