HDMI接口物理结构与信号传输逻辑

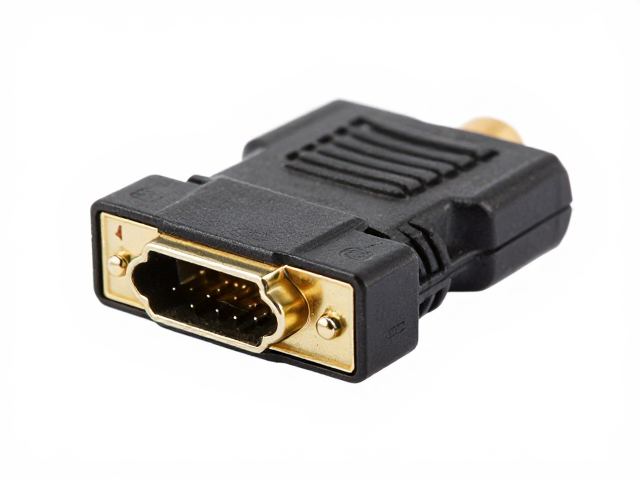

HDMI（High Definition Multimedia Interface）接口的设计严格遵循电气特性与数字信号传输的标准规范，其物理形态主要分为Type A、Type C和Type D等规格，其中Type A最为常见，拥有19个引脚。这些引脚并非随机排列，而是按照功能进行了严密的分区，包括四条差分信号线对（TMDS数据通道）、一条差分时钟通道、辅助通道（DDC/CEC）以及电源和接地引脚。理解这一物理布局是排查底层连接问题的基础，因为信号的完整性直接依赖于引脚间的绝缘与接触稳定性。
在信号传输过程中，HDMI线缆内部的双绞线结构用于减少电磁干扰，确保高速数据的稳定传输。TMDS（Transition Minimized Differential Signaling）技术通过差分信号传输图像、音频和控制数据，任何单个引脚的氧化、弯曲或松动都可能破坏差分对的平衡，导致画面雪花、黑屏或音频断续。因此，在硬件维护中，观察接口金手指的色泽与完整性，是判断物理层故障的第一步，而非依赖软件层面的盲目重置。
背光组件工作原理与常见失效模式
液晶显示器的背光系统通常由LED阵列、导光板、扩散片和驱动电路组成，其核心任务是为液晶面板提供均匀且足够亮度的光源。LED背光模块通过恒流驱动芯片接收控制信号，以特定电流强度点亮LED灯珠。当驱动电路出现过压、过流或开路时，背光保护机制通常会立即切断输出，导致屏幕完全黑屏但仍有图像（使用强光手电照射可见微弱图像）。这种故障模式与HDMI信号丢失有显著区别，前者表现为无光源，后者表现为无数据输入。
背光故障的常见诱因包括LED灯珠老化失效、驱动IC损坏以及高压保护电路误触发。在某些案例中，由于散热不良导致LED结温过高，加速了光衰过程，使得亮度明显低于正常水平或出现局部暗斑。此外，背光线束（FPC）在长期弯折后可能出现内部断裂，造成接触不良。这些硬件层面的损耗不会通过软件设置恢复，必须通过专业的检测手段定位具体损坏节点，而非简单更换整个屏幕面板。
基于信号与电源的故障隔离排查
排查显示设备故障时，首要步骤是隔离信号源与显示终端。使用已知正常的HDMI线缆连接测试设备，观察画面是否恢复，以排除线缆内部断线或屏蔽层失效导致的信号衰减。若画面正常，则问题锁定在原始源设备或显示器接口；若故障依旧，需检查显示器HDMI接口内部的引脚是否有肉眼可见的变形或异物堆积。此时，使用无水酒精清洁接口触点可能解决因氧化引起的接触电阻过大问题，但需确保完全干燥后方可通电。
若信号层确认无误，故障点可能指向显示器内部电源或背光驱动电路。通过测量HDMI接口供电引脚（Pin 18）的电压，验证显示器是否接收到有效的+5V待机电压。若电压缺失，需追溯至主板电源管理部分；若电压正常，则需监测TMDS数据线的电压摆幅，判断信号是否成功到达液晶驱动板。这一过程需要借助示波器或万用表，通过对比标准参数来定位是前端接收模块故障还是后端显示面板故障，从而缩小维修范围。
背光驱动电路的诊断与硬件维修

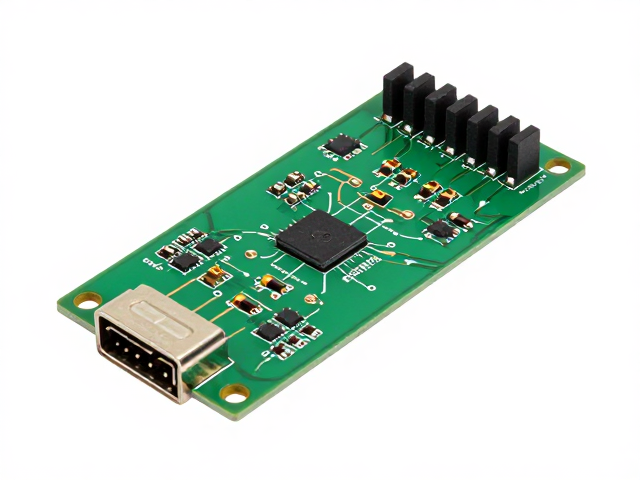

针对背光不亮的故障，维修人员需重点检查背光驱动板上的关键元件。使用万用表测量LED灯串的开路电压，若驱动IC能输出正常的高压（通常为几十至几百伏特，视灯串数量而定），但灯珠不亮，则大概率为LED灯珠内部断路。若开路电压为零或异常偏低，则问题可能出在驱动IC本身或其外围的滤波电容、电感元件。此时，观察驱动板是否有烧焦痕迹、电容鼓包或IC引脚虚焊，是快速判断故障源的有效手段。
在更换损坏的背光组件时，必须确保新部件的电气参数与原机一致，特别是LED灯珠的正向电压和电流额定值。不同批次或型号的LED灯珠参数差异可能导致亮度不均或驱动电路过载。安装过程中，需仔细处理FPC线束的固定，避免应力集中导致再次断裂。同时，检查导光板与扩散片的清洁度，防止灰尘或油污影响出光均匀性。修复后，需进行长时间点亮测试，观察是否有闪烁或亮度衰减现象，以验证维修的稳定性。
