屏蔽罩氧化与接触不良引发的底层信号干扰

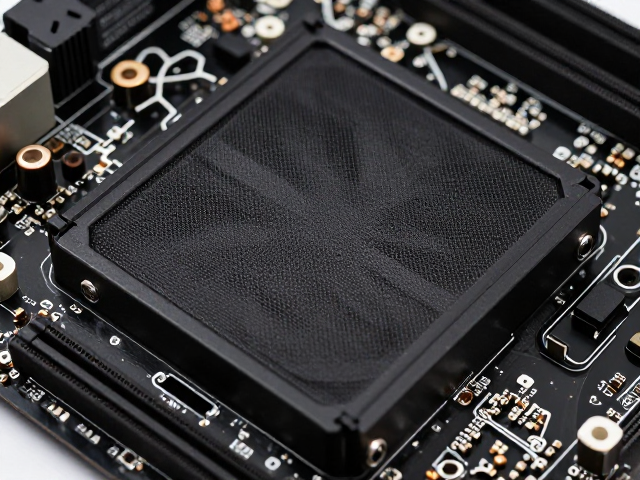

主板上的金属屏蔽罩长期处于高低温循环环境中，其表面的镀层容易因氧化或受潮形成绝缘膜，导致屏蔽罩与主板PCB接地的接触电阻异常升高。当系统运行高负载任务时，CPU和GPU产生的高频电磁干扰无法通过屏蔽罩有效泄放到接地层，这些杂波会耦合进附近的敏感信号线，造成DDR内存或PCIe通道出现偶发的CRC校验错误。许多用户遇到的蓝屏死机或随机重启，根源往往不是硬件损坏，而是屏蔽罩与主板之间形成了“虚接”，使得原本应该被导出的电磁噪声变成了干扰源。
重新贴合屏蔽罩并非简单的物理按压，核心在于恢复其电气接地性能。操作前需使用无水酒精配合无尘布，仔细清理屏蔽罩内侧及主板对应焊点区域的氧化物和残留导热硅脂。对于部分采用卡扣式设计的屏蔽罩，需检查固定弹片的弹性系数，若弹片疲劳变形，即使重新贴合也无法保证足够的接触压力。使用显微镜或高倍放大镜观察接触点，确保没有肉眼可见的毛刺或污垢，这是降低接触电阻、消除高频干扰信号的关键步骤，能直接提升系统在高负载下的稳定性。
风道重构与积热导致的稳定性阈值突破
硬件组件的积热会显著改变电路的电气特性，特别是当VRM（电压调节模块）区域温度超过临界值时，供电模块的输出纹波会增加，进而引发CPU电压不稳导致的系统报错。传统的风道设计若存在死角，热量会在主板局部聚集，尤其是当大型显卡或内存马甲阻挡了气流路径时，屏蔽罩本身会成为热量积聚的“保温层”，进一步加剧内部元件的热衰减。优化风道不仅仅是增加风扇数量，更需要梳理气流逻辑，确保冷空气能直接覆盖高热元件，而非在机箱内无序乱窜。

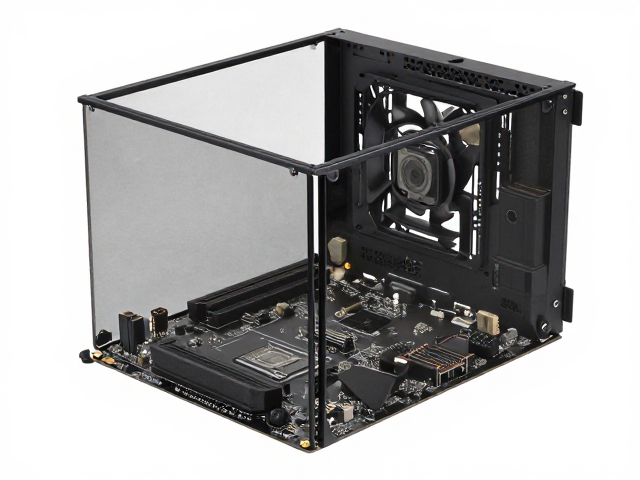

实施风道优化需遵循“前进后出、下进上出”的气流物理逻辑，并根据具体硬件布局调整风扇角度。移除阻碍气流的大型装饰件或非功能性支架，清理灰尘堆积的风道入口，确保进风效率。对于屏蔽罩贴合后的案例，建议在贴合前测试基础风道下的核心温度，若VRM温度依然偏高，需考虑增加针对主板供电区域的导风罩或调整机箱风扇的风压与风量比例。通过降低整体工作温度，减少因热应力引起的元器件参数漂移，从而从物理环境层面消除系统报错的诱因。
标准化操作流程与长期稳定性验证
在执行屏蔽罩重贴与风道优化时，必须遵循严格的静电防护规范，避免人体静电击穿主板上的精密电容。使用防静电手环并将机箱金属部分接地，操作过程中避免使用金属工具直接撬动屏蔽罩，以防划伤PCB阻焊层。在重新固定屏蔽罩时，应均匀施加压力，确保四个角同时受力，防止因受力不均导致PCB板轻微弯曲，进而引发BGA封装芯片的焊点断裂风险。这一步骤的严谨程度直接决定了修复效果的持久性。
完成物理层面的修复后，需通过长时间的压力测试验证系统稳定性。使用BurnInTest或Prime95等工具进行至少2小时的CPU与内存混合负载测试，同时监控HWiNFO6中的关键温度数据及Event Viewer中的系统错误日志。观察在高频读写及高算力输出下，是否仍有蓝屏代码（如MEMORY_MANAGEMENT或WHEA_UNCORRECTABLE_ERROR）出现。若测试期间系统运行平稳，温度曲线平滑且无异常报错，则表明屏蔽罩接地良好且风道优化有效解决了热干扰问题，系统已达到预期的稳定状态。
