电源接口短路检测的核心原理与前期准备
电源接口短路通常表现为设备无法通电、电源保护机制触发或接口部位异常发热，其根本原因在于正负极之间因物理损伤、异物侵入或内部元件击穿形成了低阻抗通路。在进行任何检测之前，必须确保设备完全断电并移除所有外接电源，对于含有大容量电容的设备，需等待规定时间让残余电荷自然释放，或使用专用电阻进行放电处理，以保障操作人员安全及避免二次损坏。
检测工具的选择直接决定排查的效率与准确性。高阻抗数字万用表是基础配置，用于测量通断和电压；若需更精细的定位，微欧计可用于检测极低阻值路径，而热成像仪能直观显示因局部大电流产生的热点。此外，绝缘性能良好的探针、放大镜以及防静电手环也是必要辅助，特别是在处理高密度PCB（印刷电路板）时，防静电措施能有效防止静电放电（ESD）对敏感逻辑器件造成不可逆的伤害。

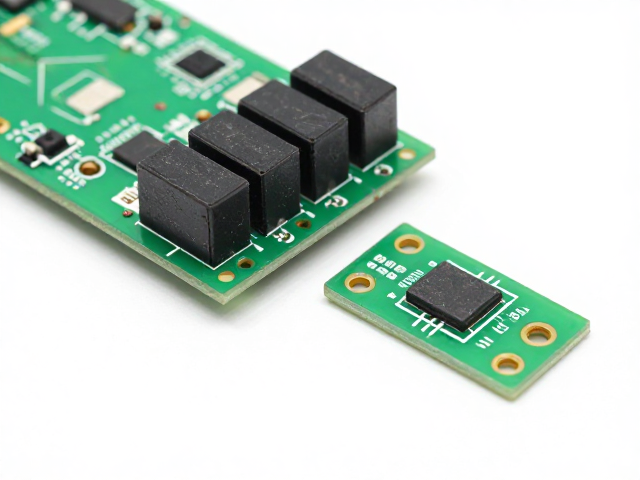

信号转接板外观检查与物理故障识别
视觉检查是故障排查的第一道防线，重点观察电源接口插座内部是否有引脚弯曲、熔断、氧化发黑或烧蚀痕迹。信号转接板上的电解电容若出现顶部鼓包、底部漏液或外壳破裂，往往暗示着重负载下的过压或过热失效，这些物理损伤通常是短路的前兆或直接结果。同时，需检查PCB走线是否有因电流过大导致的铜箔起皮、断裂或阻焊层脱落现象，这些微观损伤在肉眼难以察觉的情况下可能已形成间歇性短路。
除了明显的损坏，焊点质量也是关键排查点。虚焊、连焊或锡珠残留极易在信号转接板密集的引脚间造成意外连接。使用放大镜仔细审视电源管理芯片（PMIC）周围、TVS（瞬态电压抑制二极管）及滤波电容的焊点，确认是否存在因焊接温度过高导致的焊锡流淌形成的桥接。对于多层板，还需留意板层边缘是否有因机械应力导致的微裂纹，这些裂纹在受到震动或温度变化时可能扩大，导致层间短路。
万用表通断测试与隔离法排查

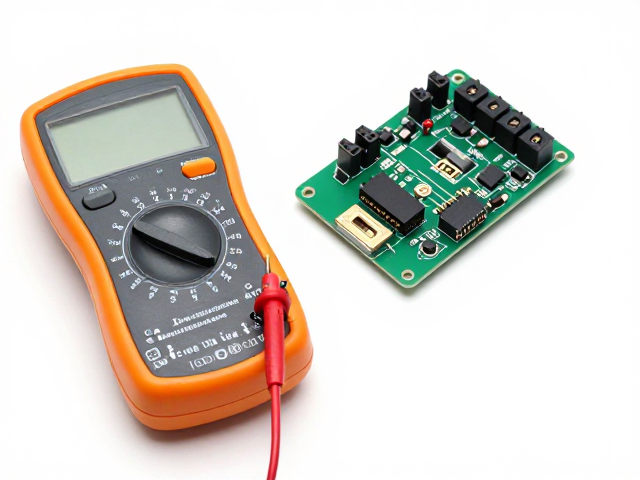

在确认无可见物理损伤后，使用万用表的蜂鸣档或电阻档对电源输入端进行静态电阻测量。将表笔分别接触电源接口的正极和负极引脚，正常状态下读数应为无穷大（OL）或极高阻值。若读数接近于零或显著低于标准绝缘电阻值（通常为兆欧级），则确认存在直流短路。此时，需记录具体阻值，若阻值极低（如小于1欧姆），通常指向电源管理芯片内部击穿或输入滤波电容短路。
为了精确定位短路元件，可采用“隔离法”或“切割法”。对于信号转接板上由多个并联电容或芯片组成的负载端，可使用热风枪小心移除疑似故障的电容，或使用刀片在微观尺度下切断通往可疑元件的铜箔走线，然后重新测量输入端阻值。若移除某元件后阻值恢复正常，则该元件即为故障源。此过程需极度谨慎，避免破坏周围线路，对于不可恢复的切割操作，建议先绘制详细的电路连接图以便后续修复或评估。
信号完整性分析与动态负载测试
短路检测不仅限于直流状态，信号转接板在动态工作下的表现同样会暴露潜在问题。使用示波器监测电源接口在设备启动瞬间的电压跌落情况，若电压瞬间被拉低至逻辑电平以下或伴随剧烈振荡，可能暗示着瞬态大电流需求超出了电源供应能力，或是存在寄生电感引起的振铃现象。这种动态短路虽未形成永久性低阻通路，但会导致系统复位、数据错误或元件长期应力损伤。
在信号转接板中，高速信号线与电源线之间的耦合效应也可能引发功能性短路。检查时钟线、数据线与邻近电源轨之间的阻抗匹配情况，使用TDR（时域反射计）分析传输线特性，识别因阻抗不连续导致的反射和驻波。若发现信号边沿严重畸变或过冲，需排查是否因接地回路不良或电源去耦电容失效，导致数字信号噪声耦合至电源网络，进而引发误触发或逻辑错误，这种隐性故障在静态测试中难以发现，必须结合动态信号分析进行优化。
