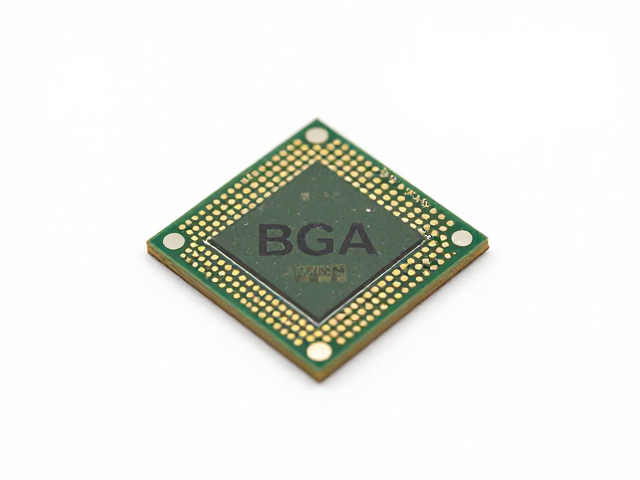

BGA芯片热应力管理与改装必要性分析
BGA（球栅阵列封装）芯片因焊球细小且位于芯片底部，热量难以通过传统表面贴装技术快速散发，长期高温运行会导致焊点疲劳断裂或芯片内部逻辑错误。在高性能计算设备或老旧主板中，这种热积聚现象尤为明显，直接表现为系统频繁死机、图形渲染错误或完全无法开机。通过改装增加散热介质或优化导热路径，是解决此类硬件稳定性问题的有效技术手段，能够显著降低核心组件的工作温度，延长设备使用寿命。
改装的核心逻辑在于提升热阻效率，即减少热量从芯片表面传递至散热片或机壳的阻力。常见的改装方式并非简单粘贴散热片，而是涉及对原有封装结构的物理干预或辅助介质的替换。例如，移除原厂硅脂，使用高导热系数的相变材料或液态金属作为中间介质，能够更有效地填补芯片封装与散热器之间的微观空隙。这种物理层面的调整，需要严格遵循硬件热力学原理，确保热量能被迅速导出，避免局部热点聚集导致封装层开裂。
拆解评估与工具准备清单
在进行任何物理改装前，必须对主板进行严密的目视检查，确认BGA芯片周围是否存在虚焊、腐蚀或电容破损痕迹。使用高倍放大镜观察焊球区域，若发现锡珠氧化发黑或焊盘翘起，需先进行修复处理，否则直接改装可能加剧接触不良。同时，检查主板供电模块（VRM）是否正常工作，因为电压不稳引发的过热并非单纯散热问题，盲目加装散热片无法解决根本故障。
工具准备需兼顾精密操作与安全防护。高品质恒温烙铁、热风枪（具备精准温控功能）、无铅焊锡丝、吸锡带以及高品质的导热硅脂或专用相变垫片是基础配置。此外，防静电手环、松香助焊剂和99%无水酒精也是必备物品。操作环境的清洁度至关重要，灰尘和金属碎屑落入芯片引脚或焊盘之间，极易造成短路。确保工作台稳固，避免震动导致精密焊点在高温软化状态下发生位移，这是保障改装成功率的前提条件。
去胶清洗与介质替换实操步骤
移除BGA芯片底部的原厂导热垫或硅脂时，需使用专用清洗剂或高纯度酒精，配合无尘布轻轻擦拭，切忌使用硬质工具刮擦，以免损伤芯片表面涂层或焊盘。清洗后，使用显微镜检查芯片底部及主板焊盘，确保无残留污垢。若发现焊盘不平，需使用热风枪配合焊锡丝进行微量补锡，使接触面平整，这是保证新介质能均匀覆盖、避免空气隔热层形成的关键步骤。
介质替换过程中，相变材料（如霍尼韦尔7941相变片）常被用于替代传统硅脂，因其在高温下会像蜡一样融化并填充空隙，冷却后保持固态，具有优异的长期稳定性。涂抹或贴合介质时，需严格控制用量，过厚会增加热阻，过薄则无法覆盖微观不平整。对于采用液态金属的方案，必须确认芯片封装材质为纯铝或特殊处理过的金属，否则液态金属会与铝发生电化学反应导致腐蚀。贴合后，需用无尘布清理溢出的介质，确保无残留，防止短路风险。
散热结构优化与压力平衡测试
加装微型散热片或铜箔片时，需精确计算尺寸与厚度，确保其与BGA芯片中心区域对齐，同时避开周边的微小电容和电阻元件。使用导热硅胶垫或双面胶固定时，应避免过度挤压导致主板变形或元件受力过大。对于空间受限的设备，可考虑使用导热凝胶填充芯片与外壳之间的空隙，通过机壳本身作为辅助散热器，这种被动式散热优化能显著提升整体热耗散效率。
压力平衡是改装成功的关键指标。过大的固定压力可能导致BGA焊点断裂，过轻则导致接触不良。在安装主板回位时，需均匀拧紧固定螺丝，使用扭力螺丝刀控制力度，避免单点受力过大。完成后，进行静态温度监测，使用热成像仪或高精度温度探头记录芯片在待机、负载下的温度变化。若温度分布不均或局部过热，需重新检查介质贴合情况及压力分布，必要时调整散热片位置或更换更高性能的导热材料。
稳定性验证与故障排查逻辑
改装完成后，必须进行长时间的压力测试以验证稳定性。运行大型3D渲染软件或视频编码程序，持续监控芯片温度曲线，观察是否有因过热导致的降频或死机现象。同时，检查设备在高负载下的电压稳定性，确保供电模块未因散热改善后的电流变化而出现异常波动。若出现黑屏或无法启动，首先排查是否因介质溢出导致短路，或改装过程中对周边元件造成物理损伤。
若温度数据正常但系统仍不稳定，需考虑信号完整性问题。BGA芯片引脚间的微小位移或焊点内部裂纹可能在热胀冷缩中显现，导致信号传输错误。使用示波器检测关键信号线的波形，确认无畸形或干扰。若确认硬件结构无误，需重新审视介质兼容性，某些导热材料可能含有导电成分，长期使用可能引发漏电。通过严密的测试与逻辑排查，确保改装不仅降低了温度，更提升了系统的整体可靠性与运行效率。
