液态金属导热介质的物理特性与封装风险
液态金属并非传统固态导热硅脂，其核心成分通常为镓铟锡合金，具有极高的导热系数和流动性。这种高流动性带来了显著的封装挑战，一旦发生泄漏，极易渗入主板与显卡PCB的缝隙，导致电路短路造成硬件永久性损坏。因此，在动手前必须确认设备具备严密的防漏设计，例如原厂自带的绝缘涂层或专用的密封槽结构，这是保障数据安全的第一道防线。
许多用户误以为液态金属可以像普通硅脂一样随意涂抹，实则不然。其导电特性意味着任何多余的介质都可能成为短路源。在实际应用中，必须使用高精度工具进行微量点涂，并配合专用的刮板或导热片进行均匀铺展。操作过程中需保持环境干燥，避免水汽与金属成分发生反应，同时确保接触面经过彻底清洁，去除原有的氧化层和旧款散热介质，以最大化接触效率。

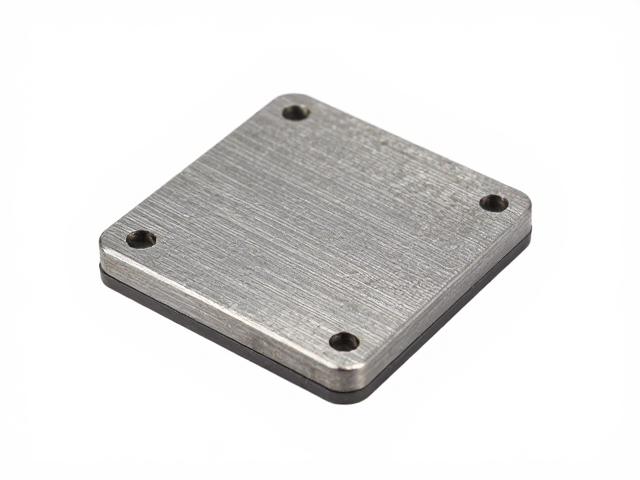

垫片厚度对接触压力的力学影响
垫片在液态金属封装系统中扮演着压力传递与绝缘隔离的关键角色，其厚度直接决定了金属层与散热鳍片之间的接触紧密程度。过薄的垫片可能导致压力不足，使得液态金属无法充分填充微观缝隙，形成空气桥从而降低导热效率；而过厚的垫片则可能因弹性形变过大，导致中心区域接触不良，甚至因受力不均引发局部泄漏风险。
选择垫片时需参考主板或显卡PCB上固定螺丝孔的原始高度以及金属介质的流动性特征。通常建议优先使用原厂规格或经过精密计算的替换件，厚度误差需控制在0.05毫米以内。对于经过改装的DIY方案，需通过实际装配测试，观察螺丝拧紧后的下压行程，确保液态金属层在受压后能形成均匀且稳定的薄膜，而非被挤压至边缘溢出。
组合策略与热阻优化的平衡逻辑
高效降温并非单纯追求极致接触，而是需要在接触热阻与长期稳定性之间找到平衡点。理想的垫片厚度组合应能抵消PCB轻微弯曲带来的间隙，同时提供足够的反向支撑力，防止液态金属在长期高温循环下因热胀冷缩产生位移。部分高性能方案采用多层复合垫片，通过不同硬度的材料组合，实现压力分布的均匀化。
在具体执行中，可参考主流硬件制造商的技术文档，了解其推荐的压力值范围。若自行计算垫片厚度，需考虑螺丝拧紧后的形变系数，通常需要在理论计算值基础上预留0.1-0.2毫米的压缩余量。这种微调能够确保在设备长期运行中，即便出现轻微的热疲劳，接触界面依然能保持紧密贴合，避免因间隙增大导致核心温度飙升。
安装过程中的避坑与验证细节
安装过程中最大的误区是忽视接触面的平整度检查。即使垫片厚度选择正确，若PCB表面存在微小油污或划痕，也会显著增加接触热阻。建议使用无水酒精配合无尘布仔细擦拭接触区域，并在涂抹液态金属前，用放大镜检查表面是否有顽固污渍。
验证安装效果时，不应仅依赖软件监控的温度读数，还需观察设备在高负载下的温度稳定性。若发现核心温度随时间推移出现异常波动，或伴随偶发性黑屏、重启，应立即停止使用并检查是否有渗漏迹象。通过对比不同负载下的温度曲线，可以间接判断液态金属层的分布是否均匀，从而及时修正垫片厚度或重新进行封装操作。
