旧设备排线拆解与故障定位

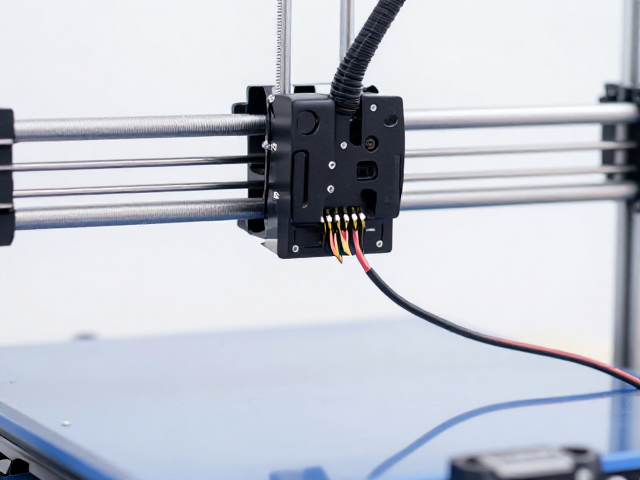

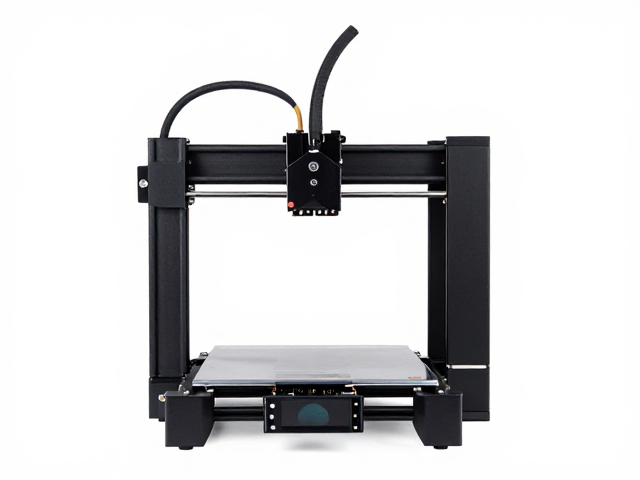

许多经过长期使用的3D打印机，尤其是入门级机型，其内部走线往往因频繁移动而出现磨损或断裂，导致打印中断或报错。在处理这类问题时，第一步并非盲目更换，而是彻底断电并拆解外壳，观察主板与移动部件（如打印头或热床）之间的连接状态。常见的故障点集中在Z轴电机、X轴步进电机以及加热床的供电线上，这些部位因机械运动幅度大，排线极易发生内部铜丝断裂或接口氧化松动。通过目视检查排线表皮是否有裂痕、按压接口观察是否有虚接现象，能快速锁定需要处理的具体线束。
在拆解过程中，需特别注意排线卡扣的结构差异。不同型号的打印机使用的排线固定方式主要分为按压式和插拔式两种，操作时需严格遵循物理结构特征，避免用力过猛损坏主板插座或排线金手指。对于老旧设备，排线插头处常积聚灰尘或金属氧化物，使用无水酒精配合棉签清洁接口，再重新插紧，往往能解决因接触不良导致的随机断连问题。这一阶段的核心在于建立对设备内部走线路径的清晰认知，为后续修复提供准确的物理参照。
多芯排线压接与绝缘处理
针对断裂或老化的多芯扁平排线，直接剪断后使用冷压端子进行压接是行业内通用的修复方案。选取与原线芯规格一致的冷压端子，确保压接后的铜管能紧密包裹线芯，避免松动。使用专业的压线钳进行压制，力度需均匀，以保证端子与线芯之间的电气连接稳定。若缺乏专业压线工具，也可采用焊接方式，但需严格控制烙铁温度和时间，防止高温损伤线芯绝缘层或造成虚焊，焊接后必须使用热缩管进行严密封装，确保绝缘性能符合安全标准。
完成压接后，绝缘处理是决定设备长期稳定运行的关键。使用高质量的热缩管包裹每个接头，加热收缩后应平整无气泡，形成严密的保护层，防止不同线芯间发生短路或漏电。对于多芯排线，建议使用绝缘胶带或专用排线护套对整束线缆进行包裹，以增强机械强度，抵抗后续运动中的摩擦与拉扯。修复完成后，需仔细检查每根线路的通断情况，确保无短路或断路现象，为通电测试做好充分准备。
通电测试与参数校准
修复排线后，切勿立即进行完整打印任务，需先通过打印机控制软件或手动模式进行基础功能验证。依次测试各轴电机的移动响应，观察X、Y、Z轴是否按指令平稳运行，确认无卡顿或异响。同时，检查加热床与热端加热是否正常，通过软件发送升温指令，监控温度传感器读数是否平滑上升，排除因排线接触不良导致的温度传感器断路或短路误报。此阶段重点在于验证电气连接的完整性与信号传输的稳定性。
在确认基础电气功能正常后，需进行打印首层校准与参数微调。由于排线修复可能轻微改变线路电阻或信号延迟，建议重新执行自动调平或手动调平程序，确保打印头与打印床之间的间距准确。打印一张标准的单层测试图，观察线条是否连续、无断点，并检查打印件边缘是否整齐。若发现打印缺陷，需结合排线位置分析是否存在因线缆干涉导致的机械阻力，必要时调整排线走向，使其在运动过程中保持松弛且无过度弯曲，以维持最佳的打印效果。
