温控模块的热管理机制与材料特性
在芯片裸Die封装结构中，温控模块承担着维持半导体器件在最佳工作温度区间的关键职能。随着制程工艺向纳米级演进，单位面积上的功率密度显著攀升，传统的热传导路径已难以应对局部热点的消散需求。温控模块通常由高导热系数材料与精密温度传感器构成，其核心逻辑在于通过高效率的热阻隔离与快速的热量传导，将芯片内部产生的焦耳热迅速转移至散热基板或外部环境。这一过程不仅依赖于材料本身的物理属性，更取决于模块与Die表面的微观接触质量，任何界面空隙都会导致热阻激增，进而引发性能降频或可靠性失效。
材料的选择直接决定了温控模块的热响应速度与长期稳定性。高导热陶瓷基板如氧化铝或氮化铝，因其具备优异的绝缘性能和机械强度，常作为温控模块的载体材料。与此同时，相变材料（PCM）或高导热凝胶被填充于接触界面，以填补微观不平坦处，降低界面热阻。这些材料需要在经历数百次热循环后，依然保持化学性质稳定，不发生干涸、开裂或流动性丧失。实际应用中，工程师需根据芯片的功率密度和封装尺寸，计算所需的热导率阈值，确保在最高结温条件下，温控模块能持续提供有效的热缓冲，防止因过热导致的载流子迁移率下降或闩锁效应。

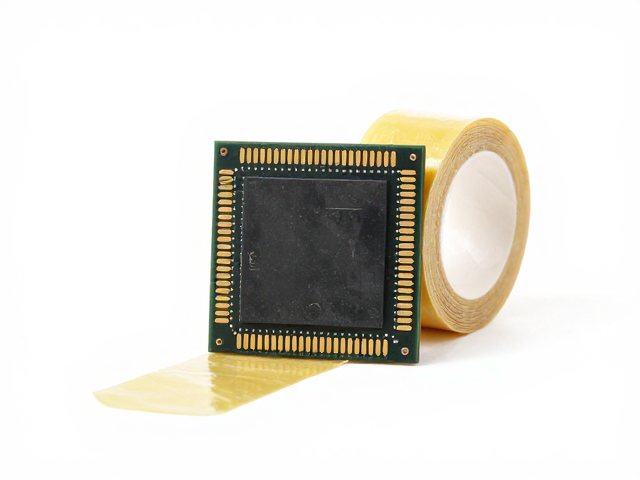

保护胶带的功能定位与选型逻辑
保护胶带在裸Die封装中扮演着多重角色，既需提供机械固定以抵抗封装过程中的剪切应力，又需具备特定的光学或电学特性以适配测试与封装工艺。在晶圆级封装或先进封装环节中，胶带表面的粘附力必须经过精确调控，既要确保Die在搬运、切割及贴装过程中不发生位移，又要能在后续解绑或回流焊高温环境下保持结构完整，不残留难以清除的胶渍。此外，胶带的热膨胀系数（CTE）需与芯片材料相匹配，以缓解因温度变化引起的机械应力，防止Die开裂或焊点疲劳。
选型过程中，基材的透光性、背胶的耐温等级以及厚度均匀性是核心考量指标。对于需要进行光学检测或激光烧录的场景，高透光率的聚酰亚胺（PI）基材成为主流选择，其黄光指数需控制在极低范围，以避免干扰检测设备的精度。背胶方面，丙烯酸酯类胶料因具备优异的耐湿热性和长期稳定性，常被应用于高可靠性要求的应用中。厚度方面，微米级的精度控制至关重要，过厚可能导致封装后高度超标，影响后续叠层封装；过薄则可能无法提供足够的缓冲或粘附力。实际数据表明，在200°C至260°C的回流焊温度范围内，优质保护胶带的尺寸变化率应控制在±0.5%以内，以确保封装良率。
工艺适配性与可靠性验证
温控模块与保护胶带的协同工作效果，高度依赖于封装工艺的适配性。在自动化贴装过程中，温控模块的刚性与胶带的粘性需形成平衡，避免因贴装压力过大导致模块变形或胶带脱胶。对于采用再流焊工艺的封装，胶带的耐温曲线必须覆盖锡膏或银烧结材料的熔化温度，同时温控模块中的传感器或导热介质不能因高温产生分解或氧化。工艺参数的优化，如预热温度、峰值温度及冷却速率，会直接影响界面结合力的形成，进而影响长期服役期间的热循环可靠性。
可靠性验证需通过严格的热机械应力测试来评估系统稳定性。常用的测试项目包括温度循环测试（TC）和高温高湿偏压测试（THB）。在温度循环测试中，样品需在-40°C至125°C之间进行指定次数的循环，随后检测温控模块的热阻变化及保护胶带的剥离强度。真实案例数据显示，经过1000次温度循环后，采用高性能PI基材与改性丙烯酸背胶的封装结构，其界面热阻增加率应低于5%，且无可见的胶带翘曲或胶层脱落现象。此类数据为设计阶段的材料筛选提供了可量化的参考依据，确保封装结构在复杂工况下仍能维持预期的热管理与机械保护功能。
