垫片硬度的核心作用与材料特性
垫片在电子设备散热结构中扮演着关键的机械固定与热传导介质角色，其硬度直接决定了接触界面的微观贴合状态。当散热模组与发热元件（如CPU、GPU或功率器件）结合时，表面并非绝对平整，存在微米级的粗糙度。硬度较高的垫片难以填充这些微观空隙，导致实际接触面积减小，空气残留形成热阻；相反，硬度过低的垫片虽然贴合性好，但在长期机械应力下容易发生蠕变或过度压缩，导致预紧力丧失，进而引起松动或移位。因此，选择垫片硬度本质上是平衡“密封贴合性”与“结构稳定性”的过程。

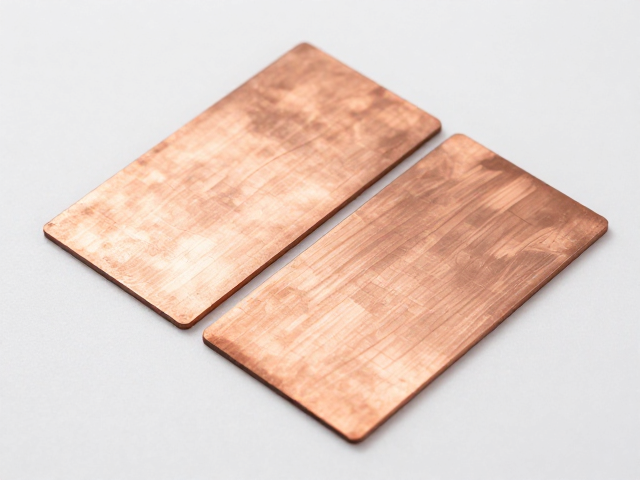

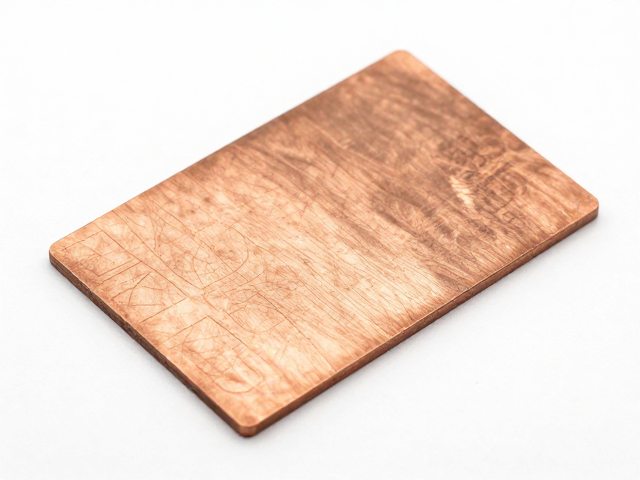

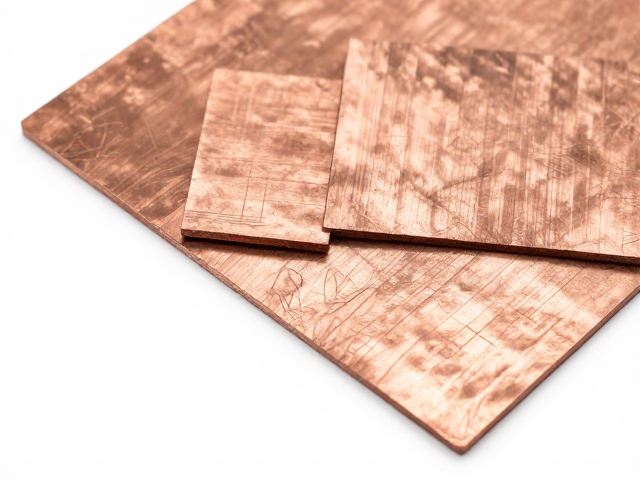

高导热铜片作为高性能导热材料，其金属特性使得表面硬度通常高于传统的硅胶或橡胶垫片。铜片本身不易变形，若搭配的垫片硬度不足，铜片可能像硬物一样压在软垫上，导致局部应力集中，长期作用下垫片可能出现塑性变形甚至破裂。反之，若垫片过硬，铜片的刚性无法被有效缓冲，在设备受到震动或热胀冷缩产生的位移时，硬接触点容易成为疲劳断裂的起点。理解这种材料间的力学互动，是避免长期干裂和失效的基础。
硬度数值的选择逻辑与测试标准
在工程实践中，垫片硬度常使用邵氏硬度（Shore OO或Shore A）或IRHD（国际橡胶硬度）进行量化。对于搭配高导热铜片的场景，通常建议垫片硬度控制在邵氏OO 30-60度或IRHD 30-50度区间。这一区间内的材料既具备足够的回弹性以应对铜片的刚性压迫，又能提供持续的界面压力以维持低热阻。低于30度的材料过于柔软，在铜片的高刚性下极易发生不可逆的压缩永久变形，导致后期热性能衰减；高于60度的材料则逐渐接近硬质塑料特性，难以对铜片表面的微观不平处形成有效填充。
行业通用的测试标准如ASTM D2632（邵氏OO硬度）或ISO 48-3（IRHD）为硬度选择提供了数据支撑。在实际选型中，需参考垫片材料在特定压缩率下的应力-应变曲线。高导热铜片的导热系数通常在200-400 W/m·K之间，其高热导率意味着界面热阻对接触压力极为敏感。通过实验室数据可见，当垫片硬度处于推荐中值时，在50°C至85°C的工作温度范围内，接触热阻能保持相对稳定，避免因材料软化或硬化导致的热阻波动，从而从物理特性上降低干裂风险。
长期干裂的成因分析与预防机制
垫片出现干裂、粉化或硬化，主要源于材料老化与环境应力共同作用。高导热铜片会定期吸收环境中的热量并散发，这种周期性的热循环会导致垫片材料内部聚合物链发生氧化或交联反应。如果垫片硬度选择不当，例如使用了耐温性差且硬度偏低的材料，热膨胀系数（CTE）的不匹配会在界面处产生剪切应力。铜的热膨胀系数约为16-18 ppm/°C，而大多数有机垫片材料的热膨胀系数远高于此，这种差异在长期热循环中会像剪刀一样反复切割垫片材料，最终导致微观裂纹扩展至宏观干裂。
此外，机械振动是加速干裂的另一大推手。电子设备在运行中可能受到外部震动或内部风扇气流的影响，硬度不匹配的垫片无法提供稳定的阻尼效果。过软的垫片会在振动中产生较大的形变位移，过硬的垫片则传递全部冲击力。长期来看，这种疲劳效应会破坏垫片材料的分子结构。预防的关键在于选择具有优异耐老化性能（如经过硅烷改性或添加抗氧剂）的材料，并严格匹配硬度参数，使垫片在承受铜片压力和热循环时，形变始终处于弹性范围内，避免进入塑性变形或疲劳破坏阶段。
场景化选型与安装规范建议
针对不同功率密度的设备，垫片硬度的选型需有所侧重。在低功耗或静态散热场景下，可选用稍硬度的垫片以提供稳定的支撑，防止因重力或轻微震动导致的位移。而在高功率密度场景，如服务器CPU或高性能显卡，热流密度极大，热循环剧烈，应优先选择中等硬度且具备高压缩回弹率的材料。这类材料能更好地适应铜片与芯片表面的微小不平，同时在剧烈热胀冷缩中通过弹性形变吸收应力，减少因刚性冲击导致的干裂。
安装过程中的规范操作也是确保垫片长期性能的关键。过大的安装压力可能导致垫片超出其弹性极限，即使硬度合适，过度压缩也会加速材料老化。建议使用扭矩控制的螺丝进行固定，确保预紧力均匀分布。同时，检查铜片与垫片表面是否有异物或损伤，确保接触面清洁。在实际应用中，定期维护检查垫片状态，若发现垫片出现明显压缩永久变形或硬化迹象，应及时更换，以维持最佳的导热性能和结构完整性，避免因小失大导致设备过热或损坏。
