温控模块热管理核心：绝缘导热垫片的物理特性与选型逻辑

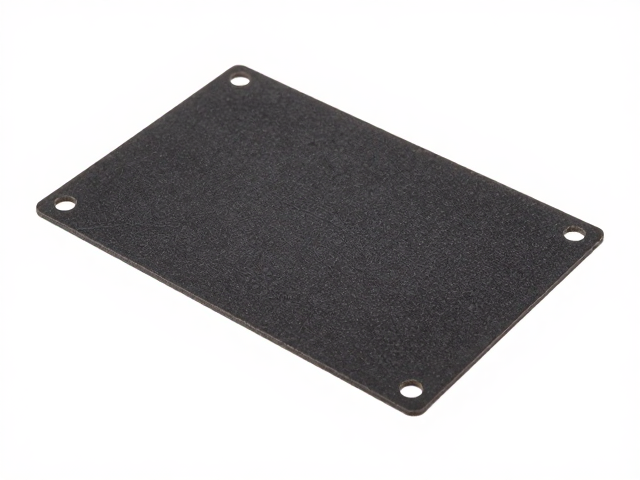

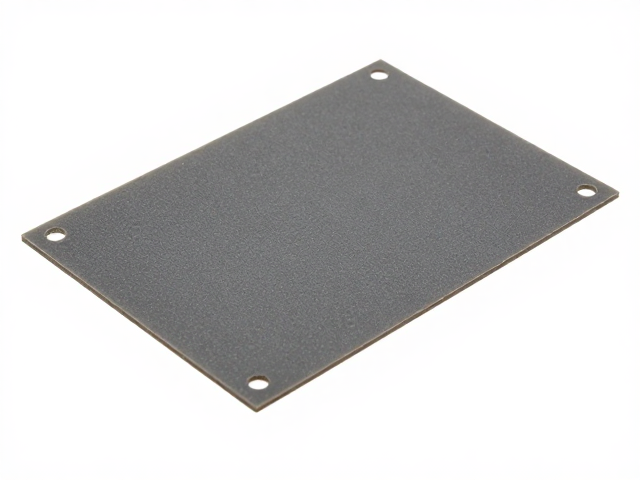

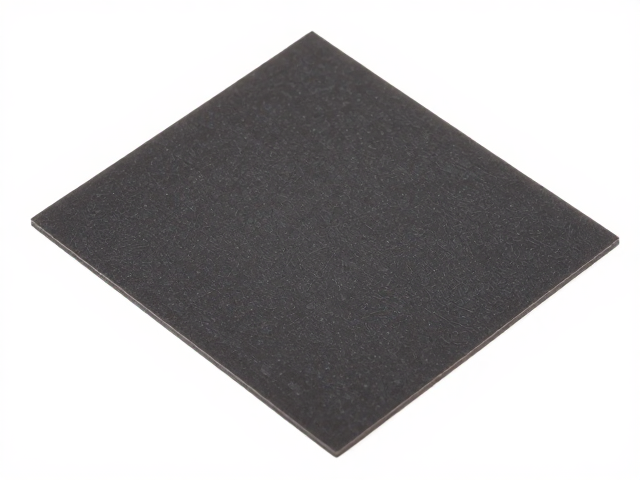

温控模块在运行过程中，功率密度的提升使得界面热阻成为制约整体散热效率的关键瓶颈。绝缘导热垫片作为填充于芯片散热面与散热结构件之间的关键材料，其核心作用在于填补微观粗糙表面形成的空气隙，建立低热阻的热传导路径。空气的热导率极低，约为0.026 W/m·K，而高性能导热垫片的热导率通常介于1.0至10.0 W/m·K之间，这种巨大的差异直接决定了界面温升的高低。选型过程中，必须综合考量材料的导热系数、压缩率、介电强度以及长期老化特性，确保在有限的安装空间内实现热阻最小化。
材料的热机械性能直接影响贴合方案的稳定性。高压缩率的垫片能够适应不同高度公差下的装配需求，通过形变填充不规则表面，减少接触热阻。然而，过高的压缩率可能导致垫片在长期高温环境下发生永久变形或挤出失效，从而丧失绝缘与导热功能。因此，实际应用中需根据散热模组的设计压力与间隙尺寸，计算垫片的最佳压缩率范围，通常建议工作压缩率控制在20%-30%之间，以平衡密封性、绝缘可靠性与热传导效率。
高效散热贴合工艺：表面处理与压力分布优化
散热界面的微观形貌对热传导效率具有决定性影响。在贴合前，散热面与芯片表面的清洁度处理至关重要，任何残留的油污、灰尘或氧化层都会显著增加接触热阻。工业实践中常采用异丙醇清洗配合无尘擦拭工艺，确保界面达到规定的粗糙度标准。此外，表面处理技术如阳极氧化或微纹理加工，能够增加有效接触面积，提升整体热导通能力。对于高功率密度场景，还需考虑界面材料在固化或固化前的流动性，确保其能完全包裹微观凹凸，消除局部热点。
压力分布的均匀性是保证贴合质量的另一大要素。不均匀的装配压力会导致垫片局部过度压缩或压缩不足，形成热桥或空隙，引发局部过热甚至器件损坏。在设计散热模组固定结构时，应采用对称分布的紧固件，并配合弹簧垫圈或柔性支撑结构，以分散装配应力。有限元分析（FEA）常被用于模拟不同螺栓预紧力下的垫片形变与接触压力分布，通过优化螺栓布局与拧紧顺序，实现界面压力的均匀化，从而确保导热垫片在整个工作周期内保持稳定的热性能。
绝缘性能与电气安全：介电强度与漏电流控制
在温控模块中，导热垫片不仅承担热传导任务，更是电气绝缘的关键屏障。高电压或高频率应用场景下，绝缘材料的介电强度必须满足安全规范，防止高压击穿导致短路或电弧放电。介电强度通常以kV/mm为单位表示，不同材质的垫片其数值差异较大，硅基材料普遍具有较高的介电强度，适用于高压隔离场景。选型时需根据系统工作电压确定最小厚度，确保在额定电压下绝缘层不会发生击穿。同时，材料的体积电阻率和表面电阻率也是评估绝缘性能的重要指标，高电阻率有助于降低漏电流，提升系统安全性。
长期高温环境下，绝缘材料的老化特性会直接影响电气安全性。热老化会导致材料分子结构断裂，介电强度下降，漏电流增加，甚至引发绝缘失效。因此，在选型阶段需参考材料供应商提供的高温老化测试数据，评估其在预期工作温度下的寿命周期。部分高性能导热垫片采用特殊的交联技术或添加耐热填料，以提升高温稳定性。在实际验证中，可通过高温高湿老化试验监测绝缘电阻的变化趋势，确保在产品全生命周期内，绝缘性能始终处于安全阈值之上，避免因绝缘劣化引发的电气故障。
热阻测试与验证：标准化评估与长期稳定性监测
准确的热阻测试是验证贴合方案有效性的直接手段。依据行业标准如ASTM D5470或JESD51-2，通过稳态热流法测量界面热阻。测试过程中，需严格控制热源功率、散热条件及接触压力，确保数据的可重复性与可比性。测试结果不仅反映材料本身的导热性能，还体现了施工工艺对最终热阻的影响。通过对比不同厚度、不同硬度垫片的测试数据，可筛选出特定应用场景下的的最优组合。此外，瞬态热阻测试能提供更动态的热响应信息，有助于评估快速功率变化下的温度波动情况。
长期稳定性监测是确保温控模块可靠运行的必要环节。在实际工况下，导热垫片会经历热循环、机械振动及环境温湿度变化，这些因素可能导致材料性能衰减。通过搭建长期老化测试平台，定期复测热阻值与绝缘电阻，可评估材料的老化行为。部分案例显示，未经特殊处理的有机硅胶垫在长期高温下可能出现硅油迁移现象，导致导热系数下降。因此，引入真空脱气工艺或采用非硅基配方材料，可有效提升长期稳定性。建立严密的验证体系，结合加速老化模型预测长期热性能，是提升温控模块整体可靠性的重要措施。
