焊盘表面污染对芯片安装质量的直接影响

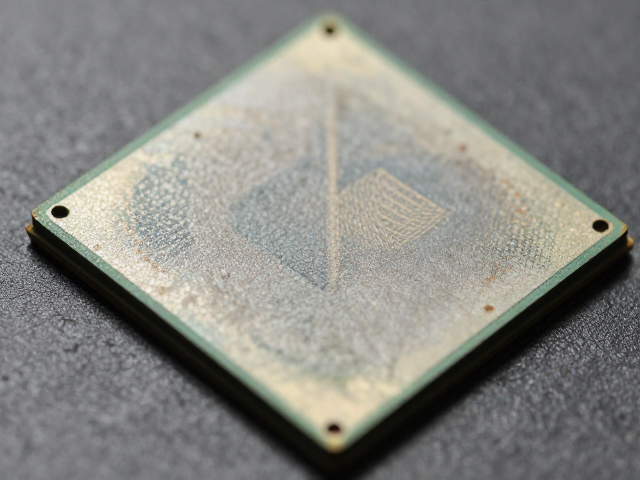

焊盘表面若残留助焊剂、氧化层或环境中的微粒，会显著增加焊料与铜箔之间的接触角，导致润湿不良。在微观层面，污染物像一层隔离膜，阻碍锡原子与焊盘基材形成稳定的金属间化合物（IMC），这直接表现为虚焊或假焊现象。对于高密度封装芯片，如BGA或QFN封装，引脚间距通常小于0.5毫米，微小的污染物足以引发相邻焊点间的连锡，造成不可逆的短路故障。
清洁工作的核心在于去除有机残留物和无机氧化物，同时不能损伤焊盘表面的镀层。常见的污染来源包括长期暴露在空气中的自然氧化、手工焊接后残留的松香或免洗助焊剂，以及操作过程中手指接触留下的油脂和汗液。这些物质不仅影响电气连接，还会降低焊点的机械强度，在后续热循环或机械应力下容易开裂。因此，建立标准化的清洁流程是确保芯片安装可靠性的第一道防线。
专用清洁剂与工具的选择标准
异丙醇（IPA）因其高纯度、快速挥发且无残留的特性，成为电子制造行业通用的清洁溶剂。选用浓度高于99%的无水异丙醇能有效溶解有机污染物，同时避免水分残留导致的电化学迁移。搭配无尘擦拭纸或超细纤维布，可确保在擦拭过程中不会因纤维脱落而二次污染焊盘。对于顽固氧化物，需配合专用的电子触点清洁剂，其内部含有的微量溶剂能软化氧化层，但必须严格控制接触时间，防止腐蚀焊盘表面的锡膏或镀锡层。
工具的选择需匹配焊盘的尺寸与密度。对于细间距器件，建议使用尖头镊子夹持的棉签进行点触式清洁，避免大面积摩擦导致焊盘翘边。对于大面积焊盘，可采用超声波清洗法，利用高频振动剥离微小颗粒，但需严格控制频率与时间，防止声波能量损伤精密元件。所有接触焊盘的工具必须经过严格的防静电处理，确保在清洁过程中不会因静电放电击穿敏感芯片的内部电路。
标准化清洁操作流程与注意事项
清洁前需确保工作环境符合ESD（静电放电）防护要求，操作人员应佩戴接地腕带，工作台铺设防静电垫。使用无尘纸蘸取适量异丙醇，以单向直线方式擦拭焊盘，避免来回摩擦将污染物推至未清洁区域。擦拭后需立即用干燥的无尘纸再次单向擦拭，去除残留溶剂。整个过程需在显微镜或放大镜下观察，确认焊盘表面呈现均匀的金属光泽，无任何白色粉末或油性斑点。
对于多层板或复杂结构，需特别注意焊盘边缘及过孔内部。这些隐蔽区域容易积聚污垢，建议使用压缩空气吹扫配合细毛刷清理。清洁过程中严禁使用含氯或含硫溶剂，以免与焊料中的金属成分发生化学反应，生成腐蚀性化合物。清洁完成后，应立即进行芯片安装，避免焊盘再次暴露在空气中导致氧化。若无法立即安装，需将板件存放在干燥、无尘的环境中，并尽早在24小时内完成后续工序。
防短路检测与质量验证方法
清洁完成后，需通过目检和仪器检测双重手段验证焊盘状态。目检时需借助10-20倍放大倍数放大镜，观察焊盘表面是否有划痕、凹坑或残留物。重点检查相邻焊盘之间是否有导电异物连接，这是导致短路的主要诱因。对于高密度封装，可使用飞针测试仪或专用检测治具，对未焊接的焊盘进行阻抗测试，确保无异常低阻值路径存在。
在芯片安装前，可进行预焊接测试。选取少量样品进行锡膏印刷和回流焊，观察焊点成型情况。若焊料呈圆球状不铺展，说明焊盘清洁度不足或存在严重氧化；若焊料过度铺展且发暗，可能存在助焊剂残留过多。通过对比不同清洁工艺下的焊点质量，可优化清洁参数。所有检测数据需记录存档，以便追溯质量问题根源。严禁在未经验证的焊盘上直接安装芯片，以免因清洁不当导致批量性短路事故。
