高导热系数相变导热片的材料特性与物理机制

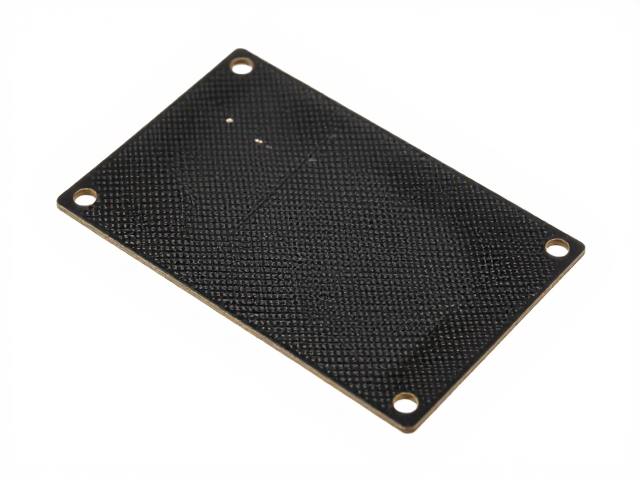

相变导热片（Phase Change Thermal Interface Material, PCM TIM）是一类在特定温度阈值下发生物理状态转变的功能性散热材料。其核心工作机制依赖于材料内部的微胶囊或基体结构在达到预设相变温度（通常为40℃至60℃之间）时，从固态向半液态或液态转变。这一过程显著降低了材料内部的接触热阻，使其能够更好地填充芯片与散热器之间的微观缝隙。与传统固态导热垫片相比，相变材料在初始安装状态下保持固态，便于自动化贴装及防止挤出溢出；而在设备运行发热后，材料软化流动，填补界面空隙，从而构建更高效的导热通路。

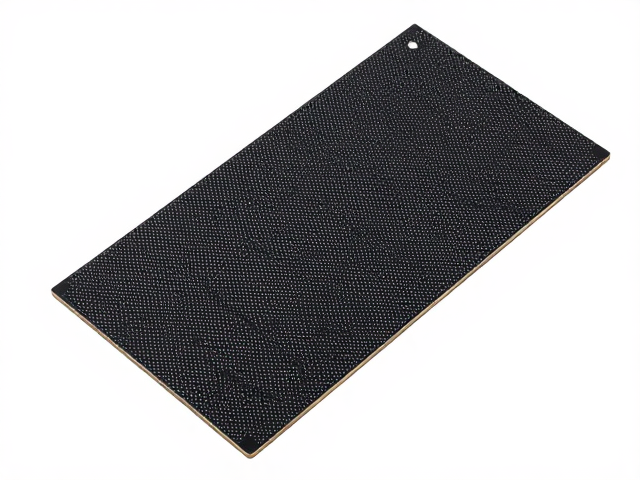

高导热系数是此类材料实现高效散热的关键指标。目前市场上主流的高性能相变导热片导热系数多集中在1.5 W/m·K至8.0 W/m·K区间，部分经过特殊填料改性的高阶产品可达10 W/m·K以上。材料中通常填充氧化铝、氮化硼或石墨烯等高导热填料，这些填料在相变过程中保持结构稳定性，确保热量在垂直方向上的快速传导。材料的热阻值（Rc）会随工作温度的变化呈现非线性下降，特别是在达到相变点后，界面接触面积的增加使得整体热阻降低20%至40%，有效提升了系统的瞬态热响应能力。
温控模块中的热管理与失效模式分析
在数据中心服务器、5G基站或高性能计算单元等温控模块中，相变导热片常被应用于CPU、GPU或电源管理芯片与散热模组之间。当设备处于冷启动或低负载阶段，相变材料保持刚性，能够承受机械振动并防止因公差累积导致的接触不良。随着负载增加，芯片结温上升，材料发生相变，填充因表面粗糙度形成的空气隙。若温控策略不当，导致芯片长期处于低温低载状态，材料可能无法充分激活相变过程，导致界面热阻偏高，进而引发局部热点或降频保护。
失效模式主要表现为相变材料的老化硬化或泵出效应（Pump-out Effect）。长期高温循环下，基体材料可能发生氧化或挥发，导致导热填料团聚，热导率衰减。此外，在高频热冲击或机械振动环境下，液态相变材料可能从接触界面被挤出，造成有效填充面积减少。为解决此问题，部分高端相变片引入了粘性增强技术或纤维增强骨架，既保留了相变填充能力，又提升了抗泵出性能。实际应用中，需结合热仿真软件模拟不同负载下的温度分布，验证材料在极端工况下的稳定性，避免因界面失效引发芯片过热损坏。
选型策略与关键参数匹配
选型过程中，首要考量指标为相变温度点（Phase Change Temperature, PCT）。该参数必须低于芯片的最高允许结温，且需高于设备可能遇到的最低环境温度，以确保在正常工作范围内材料能稳定处于高导热状态。对于需要频繁开关机的设备，PCT值宜设置在45℃左右，以保证快速响应。其次，需关注材料的硬度（Shore 00）与压缩形变。初始硬度需足够高以支撑机械结构，压缩后厚度变化需与安装公差匹配，过大的压缩率可能导致材料过度流动，引发短路或污染周边元件。
热阻与导热系数的测试条件需与实际工况对齐。ASTM D3528或D2590是常见的测试标准，但需注意测试压力对结果的影响。高压缩力下测得的低热阻未必代表实际装配效果，应参考特定装配压力下的界面热阻数据。此外，长期可靠性测试数据至关重要，需考察材料在1000小时以上的高温老化后，导热系数保持率及是否出现分层、开裂现象。对于高功率密度场景，还应评估材料的介电强度与绝缘性能，确保在高压环境下无漏电风险，同时关注其挥发物含量，防止冷凝后影响电路稳定性。
安装工艺与散热系统优化实践

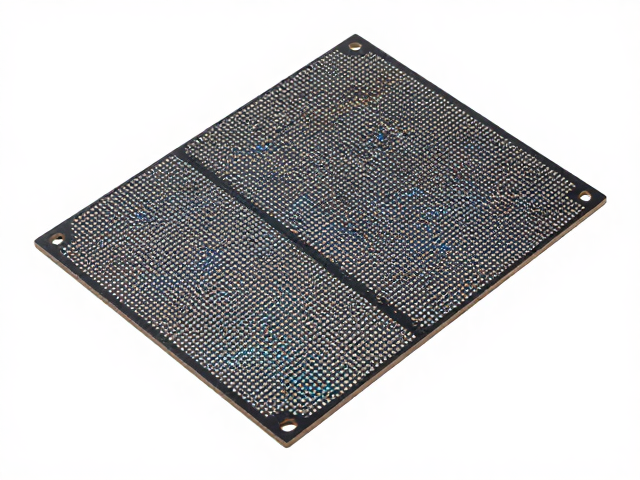

安装工艺的规范性直接影响相变导热片的最终散热效能。表面清洁是前置关键步骤，需使用高纯度异丙醇彻底清除芯片表面及散热器底面的油污、灰尘及旧导热材料残留，确保界面微观平整度。贴装过程中，应避免在材料表面形成气泡或褶皱，对于大面积芯片，建议采用平移贴合法，减少空气包裹。若使用自动化设备，需精确控制贴装压力与保压时间，确保材料在相变前已初步定位，防止偏移。
在系统级优化中，需结合散热器的风道设计与温控算法。相变材料的热性能提升会改变热阻链分布，可能要求调整风扇转速策略以匹配新的热平衡点。对于多芯片封装或异构集成模块，应评估不同芯片间的热耦合效应，合理布局导热片位置，避免热量堆积。在实际验证中，可通过红外热成像监测芯片表面温度分布，对比理论仿真数据，微调散热器接触面平整度或预紧力，实现热管理的精细化控制，最大化发挥相变导热片的性能优势。
