HDMI接口更换的必要性与常见故障场景
HDMI接口在长期插拔或物理受力后，常出现焊点松动、引脚氧化或内部金手指断裂等物理损伤，导致信号中断、画面闪烁或黑屏。这种硬件级别的损坏无法通过软件驱动或系统设置修复，必须通过物理更换接口组件来恢复设备功能。对于老旧的显示设备、工控主板或嵌入式终端，接口老化是高频故障点，直接更换主板成本过高，采用转接板进行局部维修成为更具经济效率的技术路径。

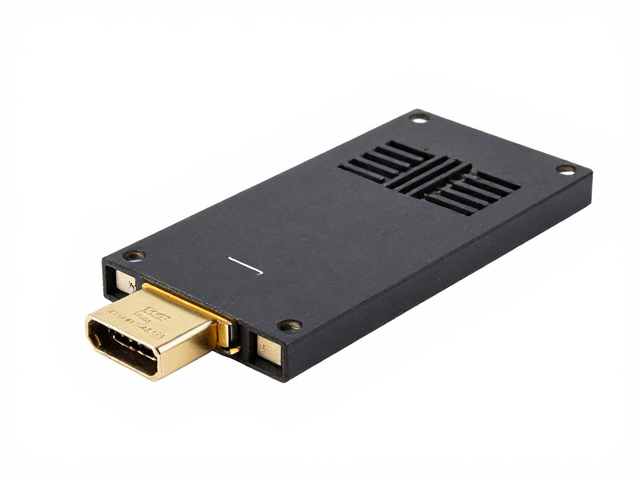

实际维修场景中，接口损坏往往伴随着PCB板层断裂或供电线路受损。单纯更换HDMI母座可能因焊接应力导致周边元件脱落，因此引入微型转接板能提供额外的机械支撑与电气隔离。转接板通过排针或飞线与主板连接，既保留了原始信号链路，又提供了标准化的输出端口，有效降低了因接口松动造成的重复维修率，提升了设备在工业或家庭环境中的长期稳定性。
转接板选型的核心技术参数
选型时需严格核对信号引脚定义，HDMI标准包含TMDS数据线、DDCI时钟线、SCC数据线及HPD热插拔检测引脚，不同设备的主板布局可能存在非标准定义，需使用万用表测量原始接口引脚与主板焊点的连通性，确认每一根信号线的走向。此外，带宽支持是关键指标，HDMI 1.4标准支持4K@30Hz，而HDMI 2.0及以上版本才支持4K@60Hz或8K分辨率，若设备源端为较新显卡或播放器，选用低版本转接板会导致分辨率受限或HDR功能失效。

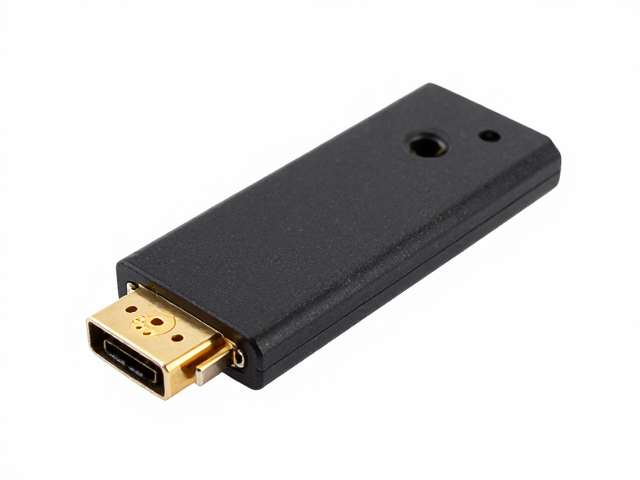

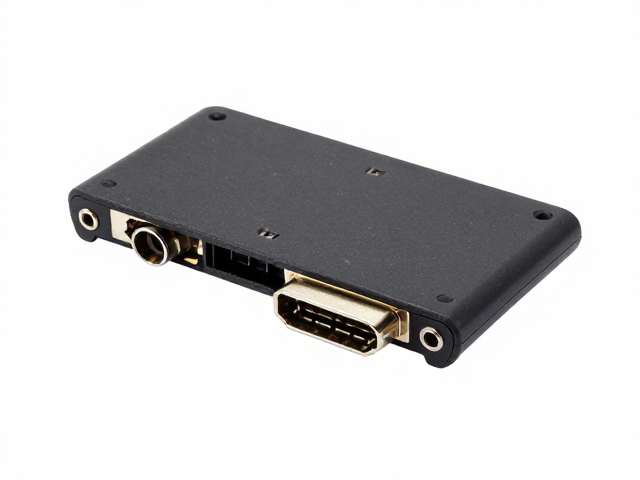

物理尺寸与接口类型需与外壳结构匹配。常见的转接板形式包括直插型、延长线型和直角弯头型，直插型适合空间紧凑且无需延长线头的场景，但焊接难度较高；延长线型通过FPC软排线连接，便于在狭小机箱内布线，但需注意排线长度对高频信号完整性的影响。屏蔽层设计亦不可忽视，优质转接板应配备金属屏蔽罩或在PCB外层覆盖铜箔，以减少电磁干扰对数字信号的影响，确保在复杂电磁环境下的信号纯净度。
散热结构与热管理优化策略
HDMI接口内部包含大量高速差分信号线，在传输高分辨率、高刷新率信号时，信号完整性要求极高，长时间工作会导致接口内部芯片或驱动电路发热。若转接板集成了解码芯片或信号中继模块，必须评估其热功耗。在封闭机箱或嵌入式设备中，热量积聚可能导致降频或信号误码，因此需计算发热元件的功率密度，必要时增加导热硅胶垫将热量传导至金属外壳或散热片。
对于无源转接板，虽无主动发热源，但需关注信号衰减与反射问题。高频信号在传输过程中会因阻抗不匹配产生反射，导致波形畸变。优化策略包括缩短信号路径，使用低损耗基材（如FR-4高TG材料）制作PCB，并在关键信号线末端匹配端接电阻。若空间允许，可在转接板与主板之间增加隔热垫，避免主板其他热源（如CPU或电源模块）直接传导至HDMI接口区域，保持接口温度在安全工作范围内，防止焊点因长期高温出现虚焊或脱焊。
安装工艺与信号完整性测试
安装过程中，焊接质量直接决定信号稳定性。建议使用恒温烙铁配合细尖焊头，控制温度在320-350摄氏度，避免高温长时间加热导致PCB铜箔剥离或焊盘脱落。对于双列直插或贴片元件，采用热风枪辅助焊接可提高均匀性。焊接完成后，需使用放大镜检查是否存在连焊、虚焊或锡珠短路现象，特别是HDMI接口周边的接地引脚，必须确保良好接地，以提供信号参考地并抑制噪声。
信号完整性测试是验证更换效果的关键步骤。使用示波器观察TMDS差分信号的眼图，评估信号幅度、上升/下降时间及过冲情况。若眼图闭合或抖动严重，需检查转接板走线长度是否一致，差分对间距是否保持恒定，以及接地是否良好。此外，连接不同分辨率和刷新率的信号源进行实际显示测试，观察画面是否出现雪花、色偏或断帧，确认HPD热插拔功能是否正常响应，确保设备在多种使用场景下均具备稳定的输出能力。
