电源模块基础结构与信号路径解析
游戏机电源板通常采用开关电源架构，主要包含输入滤波、整流桥、PFC电路、高频变压器、次级整流滤波及反馈控制回路。在维修初期，必须明确主板各电压轨的定义，常见的主板供电包括待机电压（VCC待机）、主供电电压（如12V、5V、3.3V）以及经过DC-DC降压模块生成的核心电压（如CPU/GPU核心的1.0V-1.5V区间）。这些电压轨在空载和负载状态下会有不同的波动范围，维修人员需依据主板丝印或电路图确认关键测试点，避免误测导致短路风险。

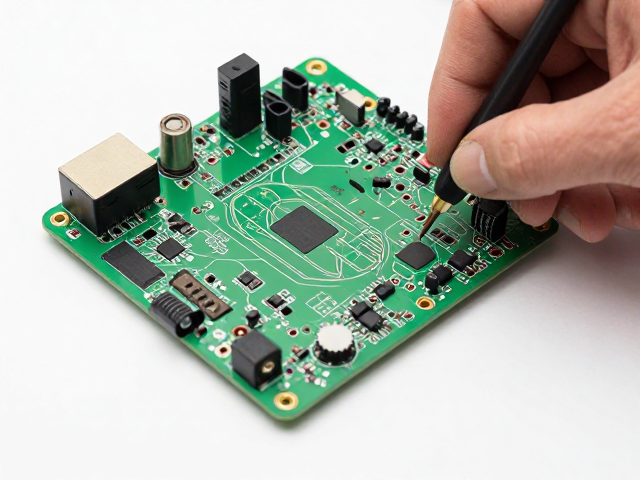

信号路径的追踪是定位故障的关键环节。电源板输出的电压需经过多级滤波电容和电感线圈才能到达主板主控芯片。在实际操作中，应使用万用表直流电压档，黑表笔接地，红表笔接触对应测试点。若测得电压为零，需检查保险丝、限流电阻及开关管状态；若电压偏低，则需排查次级整流二极管是否漏电或滤波电容容量衰减。对于带有稳压芯片的低压轨，还需确认稳压芯片的输入端是否有正常电压输入，以判断故障源位于电源板前端还是主板DC-DC转换模块。
纹波过大的成因分析与仪器调试
纹波是指叠加在直流电压上的交流波动成分，过大的纹波会导致游戏机重启、画面花屏或硬件损坏。产生纹波过大的常见原因包括滤波电解电容老化干涸、高频开关管驱动信号异常、光耦反馈环路响应迟缓以及PCB布线存在寄生电感。在测量前，必须正确设置示波器探头。使用“接地弹簧”而非长地线夹，以减小接地回路面积，防止引入空间电磁干扰。探头应设置为1:10衰减模式，并启用示波器的20MHz带宽限制功能，以滤除高频噪声，真实反映电源纹波基频特性。
实测数据是判断纹波是否超标的核心依据。一般消费类电子设备要求12V和5V轨的纹波峰峰值控制在50mV以内，3.3V轨控制在30mV以内，核心电压轨要求更为严格，通常不超过10mV。若测量发现纹波超过标准，需观察波形形态。若为周期性方波干扰，可能源于开关管驱动不足或PWM芯片工作不稳定；若为高频尖峰，多由整流二极管反向恢复时间过长或散热不良导致。通过替换同规格大容量低ESR（等效串联电阻）电解电容，或检查光耦及TL431基准源参数，可初步排除滤波环节失效的问题。
主板负载测试与动态响应排查
静态空载测量无法反映电源在真实工作状态下的表现，游戏机在运行大型游戏时，CPU和GPU功耗会瞬间激增，导致电压轨出现动态跌落或振荡。此时需使用电子负载仪或实际连接主板运行高负载程序进行动态测试。观察示波器在负载突变瞬间的电压变化，若电压跌落超过允许范围（如12V轨跌落超过5%），说明电源瞬态响应能力不足。这可能由PFC电路功率密度不够、次级输出电感饱和或反馈环路带宽设置过低引起。
动态测试中还需关注多路输出的交叉调整率。当12V负载大幅增加时，若5V或3.3V电压出现明显波动，说明电源内部多路输出的稳压隔离机制失效。这种情况常见于老款机型，其电源板采用单路主反馈、辅路稳压管稳压的设计，随着元件老化，辅路稳压管精度下降，导致负载间干扰加剧。解决此类问题需检查辅路稳压二极管是否击穿或漏电，或更换为高精度线性稳压器（LDO）作为二级稳压，以提升各电压轨的独立性和稳定性。
核心元件替换与修复验证
针对确认为电容失效导致的纹波过大，需选用同耐压、同容量且ESR值更低的固态电容或高品质电解电容进行替换。替换时需严格控制焊接温度和时间，避免高温损伤焊盘或周边微小元件。对于开关管或整流二极管老化，建议使用同型号或参数更优（如更低导通电阻、更快反向恢复时间）的元件替换。修复后，需重新进行空载和满载纹波测量，确保各项指标符合原始设计规范。
修复验证阶段需结合长时间老化测试。将维修后的电源板连接主板，运行游戏机进行至少2小时的连续高强度负载测试，期间监测各电压轨的温升和电压稳定性。同时，使用热成像仪检查功率器件温度分布，确保无局部过热现象。若游戏机能稳定运行无重启、无花屏，且纹波数据维持在标准范围内，即可判定维修成功。清理板面助焊剂残留，防止长期受潮导致绝缘性能下降，完成整个维修流程。
