屏幕亮度改装的核心原理与硬件基础
屏幕亮度的异常或不足，通常源于背光模组驱动电路与主控信号之间的匹配偏差，或者是OLED面板中有机发光材料的老化。在LCD场景中，亮度由背光LED阵列通过恒流驱动芯片控制，电流密度直接决定发光强度；而在OLED场景中，每个像素点自发光，亮度调节依赖于PMIC（电源管理IC）输出的电压调节及PWM（脉冲宽度调制）信号的占空比变化。改装的核心逻辑在于打破原厂设定的电流上限或刷新时序，通过硬件替换或软件底层指令重写，提升光电转换效率或驱动功率。
玻璃盖板作为光线传输的第一介质，其透光率与表面处理工艺会显著影响最终呈现的亮度感知。原厂盖板通常经过防眩光（AG）或抗反射（AR）镀膜处理，虽然提升了户外可视性，但物理上存在约1%-5%的光线吸收损耗。部分改装案例中，更换高透光率的裸玻璃或优化镀膜工艺，旨在减少光子在传输路径中的散射损失。这一过程需要精确计算折射率匹配，确保光线能以最佳角度进入液晶层或有机发光层，从而在同等驱动功率下获得更高的流明输出。

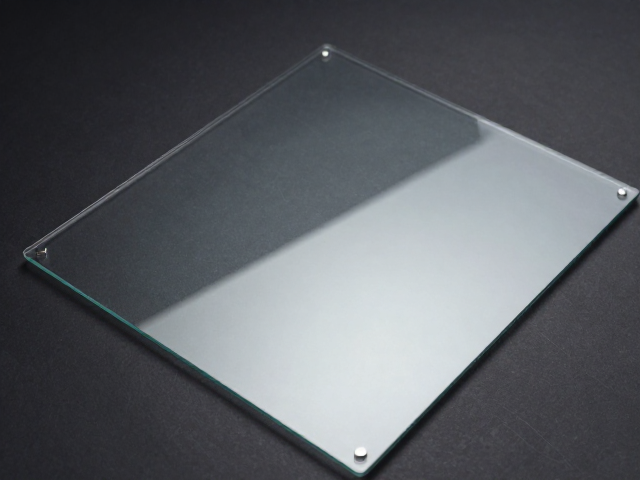

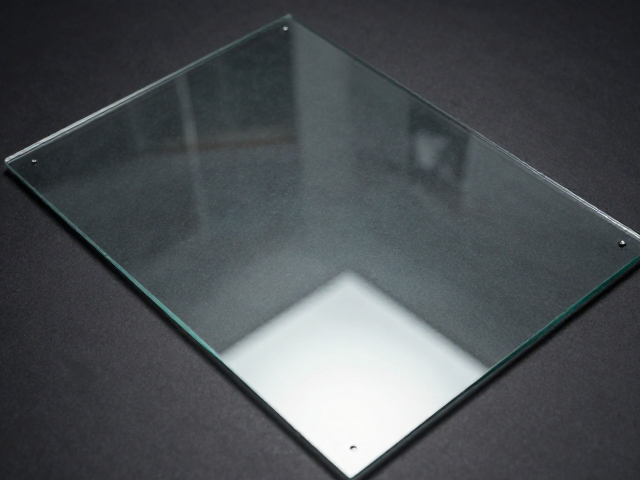

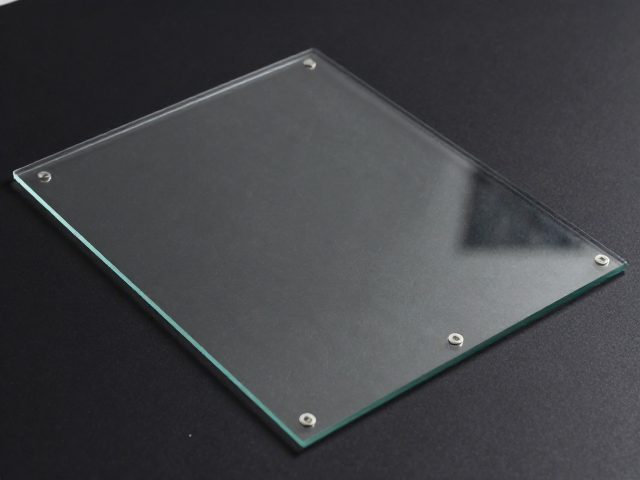

玻璃盖板更换的操作细节与光学校准
更换玻璃盖板并非简单的物理替换，它涉及精密的贴合工艺与光学间隙的控制。操作时需使用专用解屏机分离原厂盖板，清理残留的光学胶（OCA），确保新盖板表面无微尘与划痕。在安装过程中，必须使用全自动贴合机进行等压贴合，避免气泡产生导致光线折射异常。不同批次的玻璃厚度公差需控制在微米级别，过大的间隙会导致光线在空气层中发生全反射或散射，反而降低有效亮度并产生摩尔纹。
光学校准是盖板更换后的关键步骤。由于不同材质盖板的透光光谱存在差异，直接组装可能导致色偏或亮度不均匀。技术人员需使用分光辐射度计对屏幕各分区进行采样，记录照度数据。若发现亮度衰减，需重新评估玻璃的透光率参数，必要时调整背光模组的驱动电压或调整LCD偏光片的角度。这一过程没有通用的“标准答案”，必须依据具体面板的光电特性进行微调，以确保视觉输出的一致性与亮度值的真实提升。
亮度控制板升级的技术路径与风险规避
亮度控制板的升级主要聚焦于驱动IC的性能突破。原厂控制板受限于成本与功耗规范，通常设定了严格的电流阈值。升级方案通常涉及替换高耐压、大电流输出的恒流源芯片，或修改PCB上的限流电阻阻值。例如，将原本限制在20mA的驱动电流提升至30mA，可显著提升LCD背光亮度。然而，这种硬件修改必须计算功耗分布，避免局部过热导致液晶材料分解或OLED像素烧屏。
软件层面的亮度控制升级则更为隐蔽且风险较高。通过修改主板上的EEPROM或MCU固件，调整PWM频率与占空比如数映射表，可以解锁被隐藏的亮度档位。部分案例中，开发者会重写底层驱动代码，优化亮度平滑过渡算法，消除低亮度下的闪烁现象。此过程需要严密的逆向工程分析，确保指令集与屏幕时序控制器（TCON）完美兼容。任何未经充分验证的代码注入都可能导致黑屏、花屏或触控失效，因此必须建立严密的测试闭环，通过长时间老化测试验证稳定性。
改装后的稳定性验证与长期维护
硬件改动后的稳定性验证是确保设备可用性的一道防线。改装完成后，设备需经历高温高湿老化测试，模拟极端环境下的运行状态。重点监测亮度控制板的热分布情况，使用热成像仪捕捉IC与LED灯珠的温度变化，确保温升在安全范围内。同时，需进行长时间亮度循环测试，快速切换不同亮度等级，观察驱动电路的响应速度与信号完整性，防止因电容老化或焊点虚接导致的间歇性故障。
长期维护需关注材料老化对亮度输出的影响。有机发光材料会随使用时间发生不可逆的光衰，无机背光LED也会出现光通量下降。改装提升的亮度基准越高，材料老化带来的相对衰减可能越明显。因此，建议用户在使用初期记录亮度数据基准，后续通过软件微调补偿光衰。此外，保持屏幕清洁，避免污渍加剧光线散射，也是维持改装后亮度效果的重要日常维护措施。
