长期稳定性下的材料特性差异分析

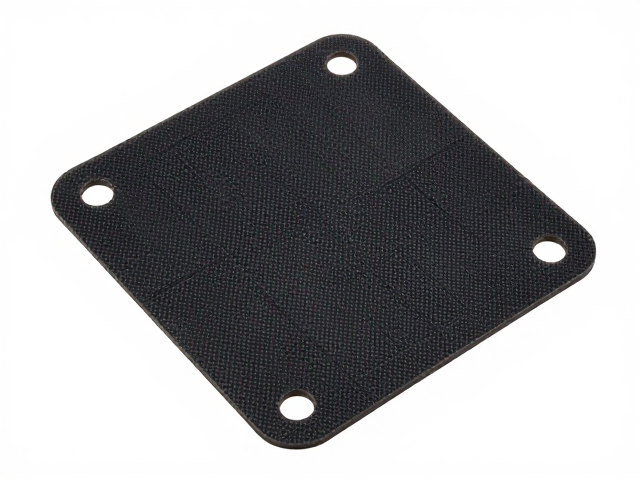

绝缘导热垫与散热铜片在热管理系统中扮演着截然不同的角色，其物理属性的差异直接决定了长期运行的稳定性。绝缘导热垫通常由硅橡胶或聚合物基材制成，内部填充氧化铝、氮化硼等导热填料，具备优异的压缩形变能力，能够填补芯片与散热器之间微小的表面不平整，有效降低接触热阻。然而，聚合物材料在长期高温环境下容易出现硬化、收缩或泵出效应（Pumping out），导致导热系数随时间衰减，影响长期散热效能。

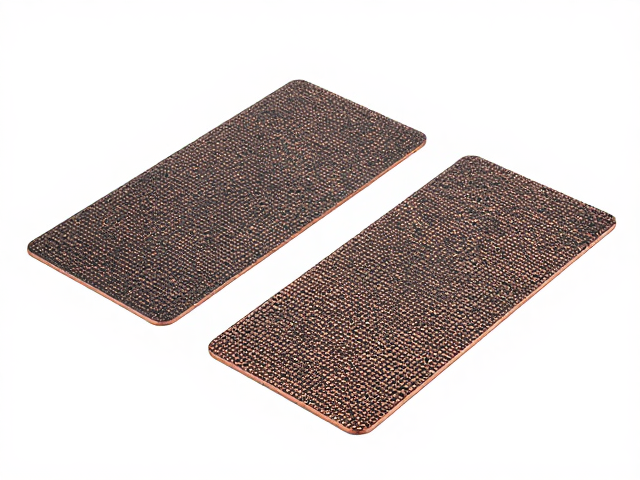

相比之下，铜片作为金属导热元件，具有极高的热导率和优异的机械强度，不会像聚合物那样发生老化或形变。铜的热导率通常在400 W/m·K左右，远高于大多数商用导热垫（通常为1-15 W/m·K）。在长期稳定性方面，金属铜不会发生化学降解，但其主要挑战在于与绝缘层或封装材料的热膨胀系数（CTE）不匹配，可能在温度循环中产生应力集中，进而导致焊点疲劳或界面分层。
界面匹配与机械应力管理
要实现长期稳定的热传导，必须解决不同材料间的机械兼容性问题。绝缘导热垫的设计初衷之一便是吸收机械应力，其柔软的质地可以缓冲因温度变化引起的体积膨胀差异，保护脆弱的半导体芯片免受剪切力破坏。在实际应用中，导热垫的压缩率通常需在10%-30%区间内，以确保足够的接触面积同时保留一定的缓冲空间。若压缩过度，可能导致填料分布不均，形成局部热斑；若压缩不足，则空气间隙会增加界面热阻。
铜片的应用则高度依赖于精密的加工工艺和严密的固定结构。由于铜片无法像导热垫那样通过形变填充空隙，因此安装表面的平整度至关重要。通常需要使用高精度的CNC加工或研磨技术确保接触面粗糙度控制在规定范围内。此外，铜片与芯片之间常需配合导热硅脂或相变材料使用，以填补微观空隙。在长期高温高湿环境中，还需关注铜材的抗氧化问题，虽然铜本身会形成氧化层，但在高频热循环中，氧化皮的剥落可能污染周围电路或降低接触效率，因此表面镀镍或镀金处理常作为可选的防护手段。
热阻构建与系统级效能优化

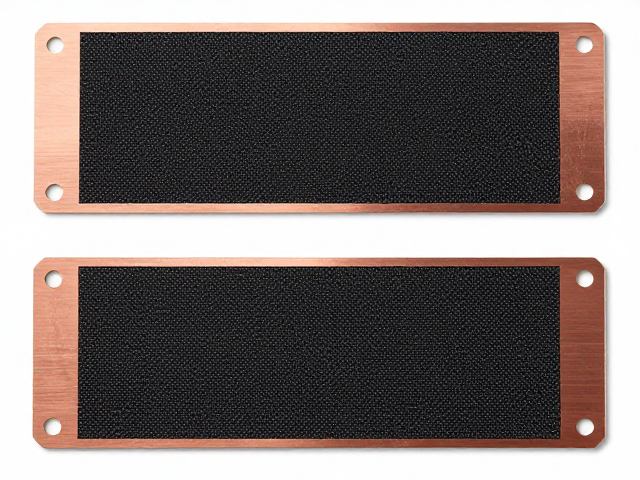

在构建高效热管理系统时，绝缘导热垫与铜片并非完全替代关系，而是常以组合形式出现以发挥各自优势。一种常见的配置是在芯片表面涂抹导热硅脂或贴附超薄导热垫，上方覆盖铜片作为均热板，最外层再连接大型散热器。这种结构利用铜片的高导热性快速将热量横向扩散，降低局部热点温度，同时利用底部的绝缘材料实现电气隔离和应力缓冲。这种组合方式在需要高绝缘等级（如耐压3000V以上）且对导热效率有较高要求的工业控制设备中较为常见。
系统级的长期稳定性还体现在对热阻动态变化的监控与设计余量预留。绝缘导热垫的热阻会随温度和压力变化，而铜片的热阻相对恒定。在设计初期，需根据芯片的功率密度和允许结温，计算整体热阻预算。对于高功率密度场景，完全依赖导热垫可能导致瓶颈，此时引入铜箔或铜片作为中间层可显著降低界面热阻。值得注意的是，不同基材的导热垫在长期高温下的导热系数保持率差异较大，选择高稳定性填料（如氮化铝或石墨烯改性材料）可提升长期效能，但需平衡成本与工艺复杂度。
应用场景与选型逻辑
在消费电子领域，如智能手机或平板电脑，空间限制使得薄型高导热垫成为主流，铜片通常作为内置均热板（VC）的一部分而非独立组件出现。此类场景更关注产品的轻薄化与成本效益，绝缘导热垫的厚度通常控制在0.2mm至1.0mm之间，以满足紧凑的堆叠需求。长期稳定性在此表现为对电池安全和用户体验的保障，避免因过热导致的降频或关机。

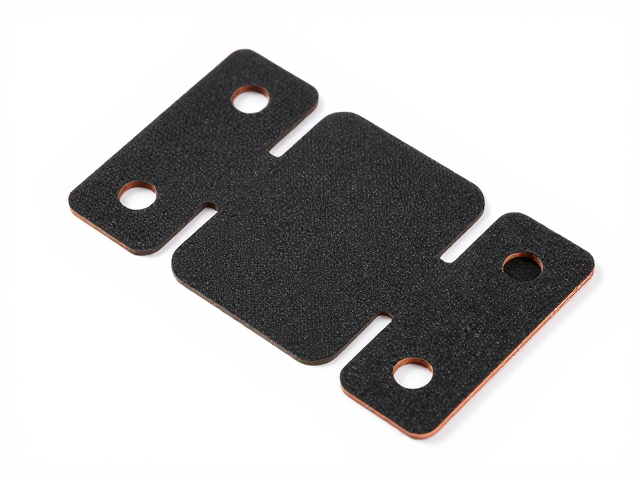

在工业服务器、电力电子模块或新能源汽车电控单元中，工作环境更为严苛，温度范围宽且振动频繁。此类场景下，绝缘导热垫与铜片的搭配更为讲究。高功率密度模块常采用陶瓷基板或金属基板的铜芯结构，外部覆盖高性能绝缘导热垫以隔离高压电路。选型时需重点关注材料的耐温等级（如150℃或更高）和抗泵出能力，以确保在长期连续运行中不发生性能衰减或失效。此外，机械固定方式需考虑振动环境下的紧固力保持，防止因松动导致接触不良引发过热风险。
