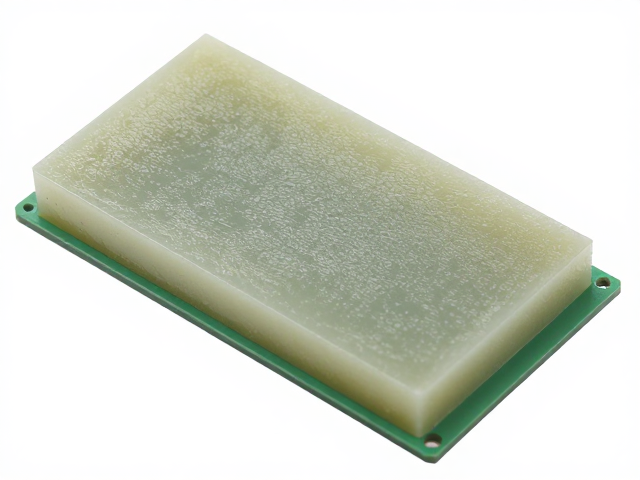

相变材料厚度对热阻与界面接触的从属关系
在温控模块的设计与制造过程中，相变材料（PCM）的涂抹厚度并非越厚越好，其核心逻辑在于平衡界面接触热阻与材料本身的导热热阻。过薄的涂层难以填补芯片封装表面与散热模组底座之间的微观粗糙度，导致空气残留，形成高热阻层；而过厚的涂层则会增加热量从界面向散热器传导的路径长度，利用相变材料相对较低的导热系数进行传导时，整体热阻显著上升。因此，精确控制厚度是优化热性能的第一步，这一过程直接决定了热量能否高效从热源传递至冷却介质。
工程实践中，理想的相变材料厚度通常维持在微米级别，具体数值需根据材料配方及表面平整度确定。多数高性能相变材料在完全填充微观空隙并挤出多余介质后，形成的有效导热层厚度约为20至50微米。这一厚度区间能确保材料在受热软化后充分填充缝隙，同时保持极短的传导路径。若厚度超过100微米，材料内部可能形成未完全接触的热桥断裂，导致局部热点产生，进而引发器件温度异常升高。
工艺控制对厚度一致性与长期稳定性的影响
涂抹工艺的稳定性直接决定了相变材料层的均匀性，进而影响温控模块的长期可靠性。传统的点涂或刮涂方式容易因人为操作差异导致厚度不均，造成局部过热或材料堆积。自动化涂布设备通过精密的刮刀间隙控制或丝网印刷技术，能够实现更均匀的厚度分布。这种一致性不仅提升了初始散热效率，更关键的是避免了因厚度不均导致的材料流动迁移，防止材料在长期热循环中向一侧堆积，造成另一侧干涸失效。
长期运行环境下，相变材料的厚度稳定性会随热循环次数发生微小变化。部分有机基相变材料在多次升温降温后可能出现体积收缩或挥发现象，导致有效厚度降低。为了应对这一问题，封装设计中常采用密封结构或高稳定性配方材料来维持厚度的一致性。验证这一稳定性通常需要通过专业的热循环测试，监测模组在经历数千次温度冲击后，其热阻值的变化幅度。若厚度控制不当，材料失效后界面空气隙扩大，热阻可能呈指数级上升，直接缩短电子设备的使用寿命。
厚度优化与系统级热管理的协同效应
温控模块的相变材料厚度控制必须结合整个系统的热设计进行综合考量。在低功耗场景中，过厚的相变材料可能导致启动升温缓慢，无法快速进入高导热状态；而在高功率密度场景中，过薄则无法应对瞬态高热流。因此，厚度参数需与散热器的鳍片密度、风扇风量以及基板材质进行耦合分析。通过热仿真软件模拟不同厚度下的温度场分布，可以找出系统级的最优解，而非孤立地追求材料本身的性能指标。

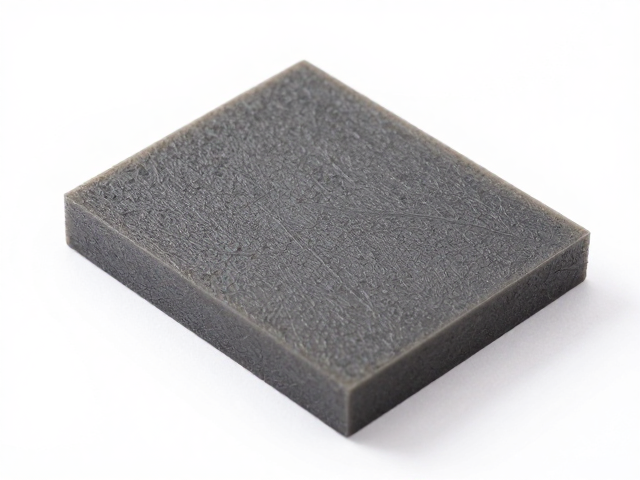

实际应用中，不同封装形式对相变材料的厚度需求存在显著差异。例如，对于BGA封装，由于焊球高度不一，需要具有良好流动性的相变材料以填充较大间隙，此时初始涂抹厚度需略高，依靠受热后的流动性自动调整；而对于平面型CPU或GPU，则更强调涂层的平整度，通常采用预成型垫片或高精度刮涂工艺。这种差异要求制造商在选型阶段明确应用场景，通过实测数据而非理论估算来确定最佳厚度范围，以确保温控模块在各种工况下均能效运行。
